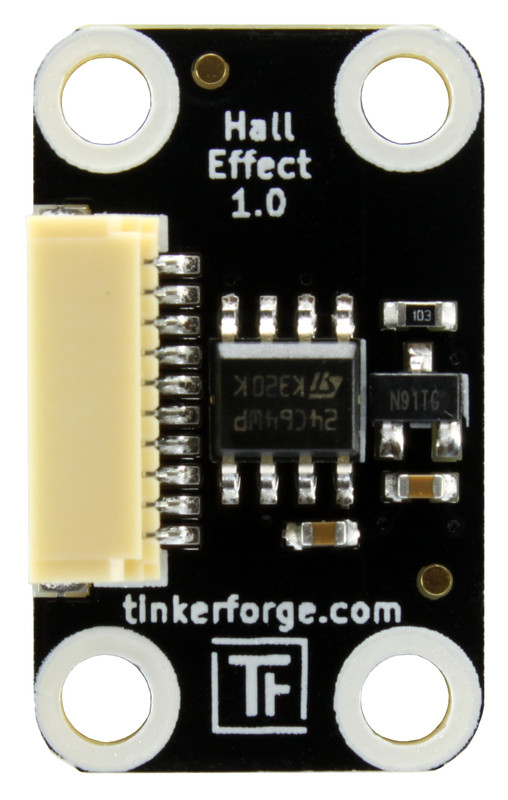

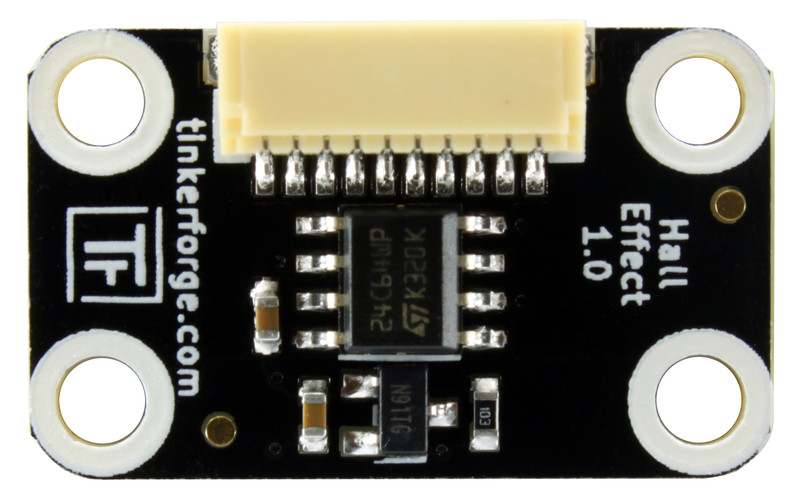

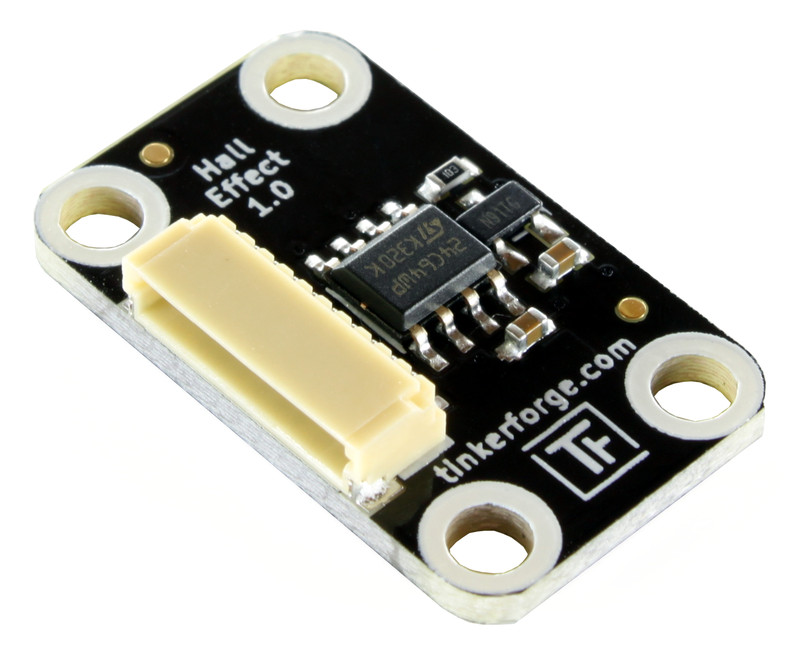

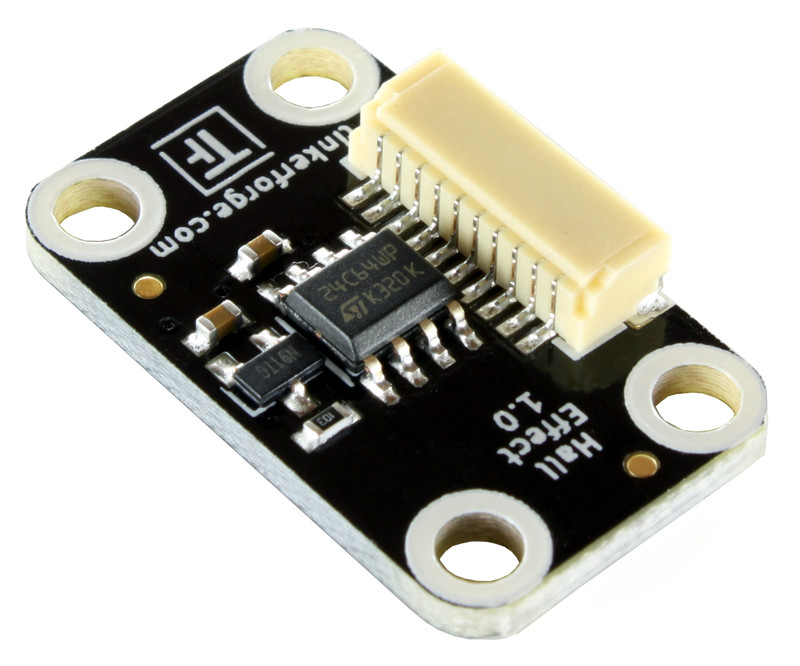

Hall Effect Bricklet¶

Features¶

• Detektiert Magnetfelder

• Zählt das Auftreten und Verschwinden eines Magnetfelds

• Kann genutzt werden um einen Wasser-/Stromzähler auszulesen

Beschreibung¶

Das Hall Effect Bricklet kann die Präsenz eines Magnetfelds detektieren. Es zählt das Auftreten und Verschwinden eines Magnetfelds und kann von Bricks genutzt werden, um z.B. die Geschwindigkeit eines Rades, an dem ein Magnet befestigt ist, mit bis zu 13Hz zu messen.

Beispielanwendungen:

• Erkennung ob eine Tür geöffnet oder geschlossen ist

• Auslesen eines Wasser-/Stromzählers

Technische Spezifikation¶

Ressourcen¶

• AH180N Datenblatt (Download)

• Schaltplan (Download)

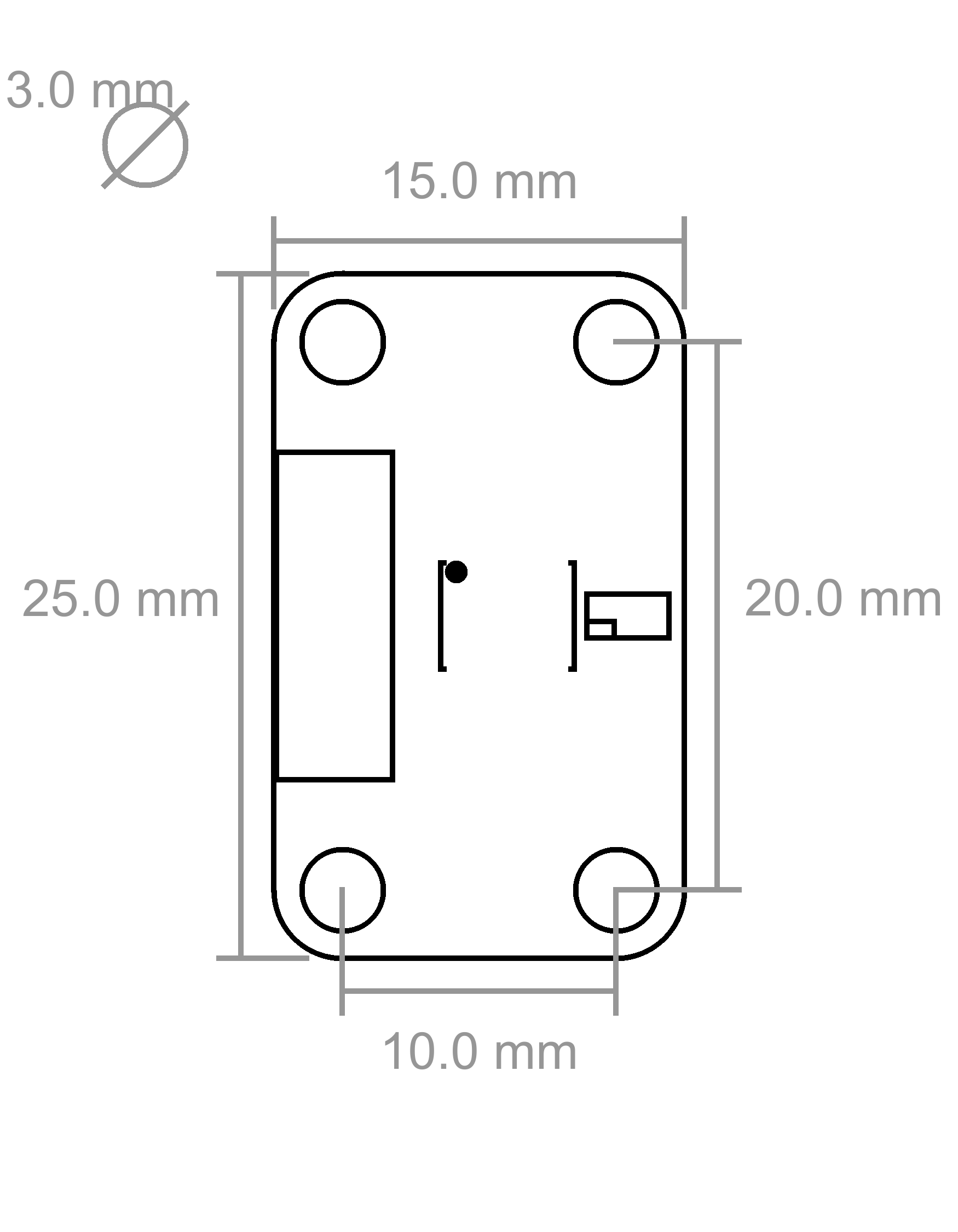

• Umriss und Bohrplan (Download)

• Quelltexte und Platinenlayout (Download)

• 3D Modell (Online ansehen | Download: STEP, FreeCAD)

Erster Test¶

Um ein Hall Effect Bricklet testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Hall Effect Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden.

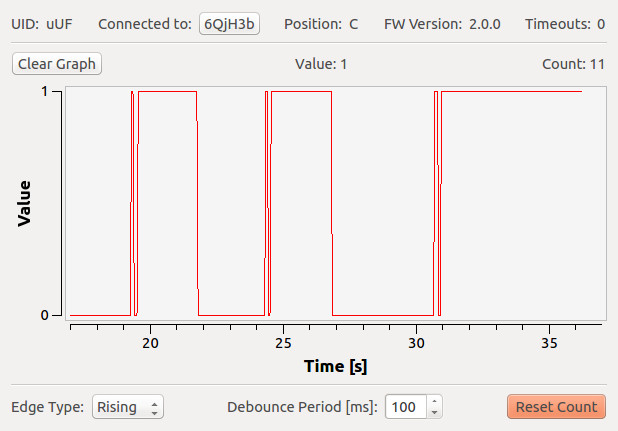

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Hall Effect Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert wird ein Magnetfeld erkannt. Zum Testen kann zum Beispiel ein Magnet verwendet werden, der an dem Bricklet vorbei geführt wird.

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Hall Effect Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Programmierschnittstelle¶

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.
