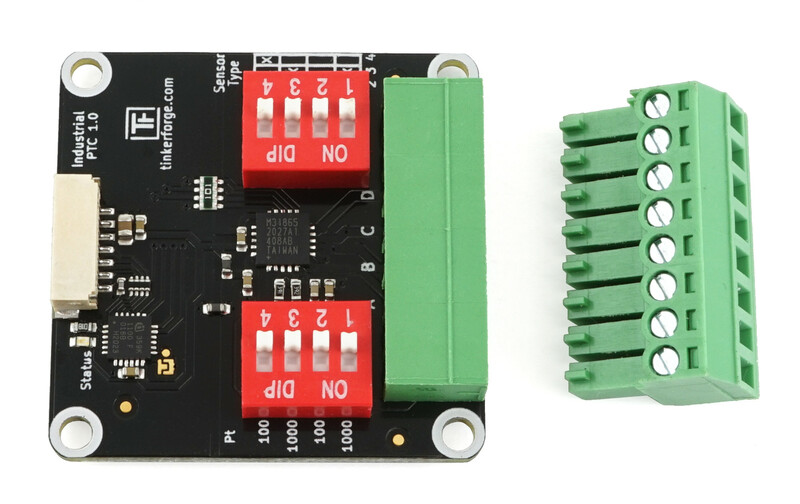

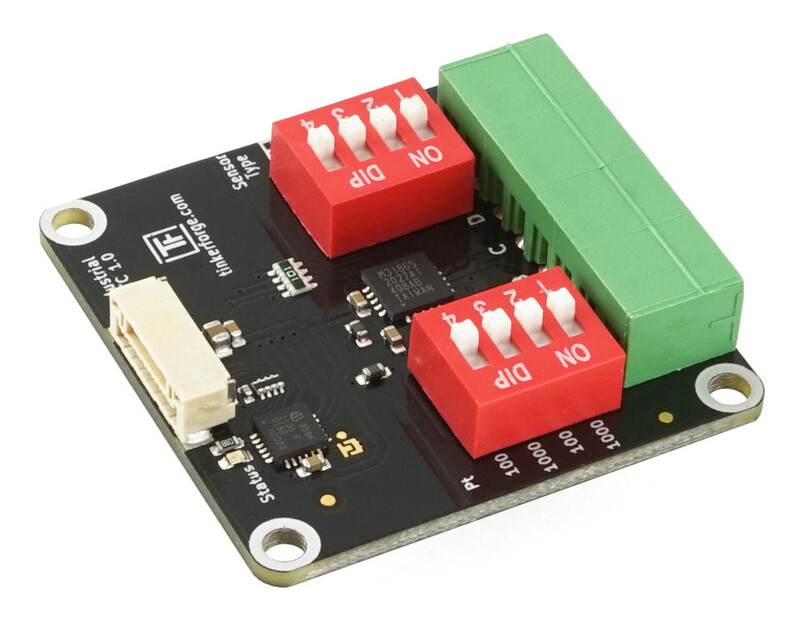

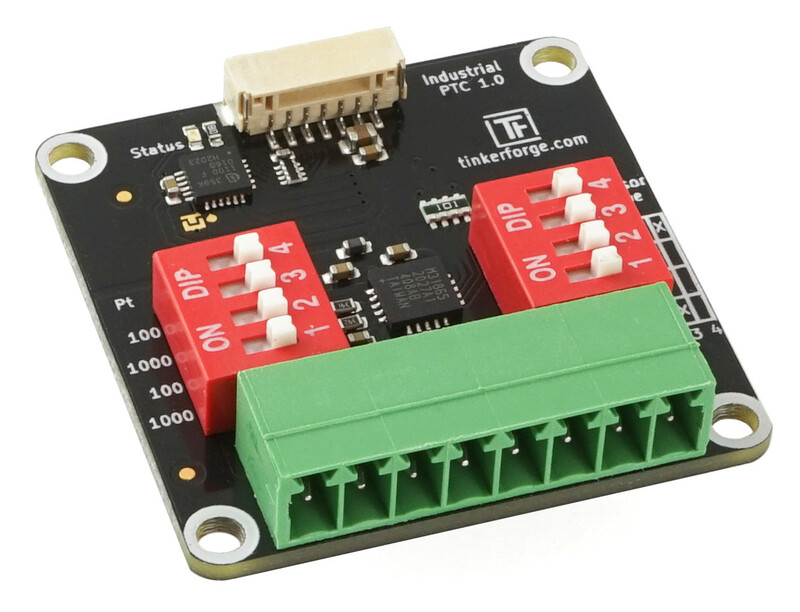

Industrial PTC Bricklet

Features

  • Unterstützt Pt100 und Pt1000 Sensoren
  • Unterstützt 2-Leiter, 3-Leiter und 4-Leiter Typ
  • Misst Temperaturen mit 0,05% Genauigkeit auf der vollen Skala von -246 bis 849°C
  • Auflösung von 0,03125°C (15Bit), Ausgabe in 0,01°C Schritten

Beschreibung

Mit dem Industrial PTC Bricklet können Bricks Temperaturen über Pt100 und Pt1000 Sensoren messen.

Es können Pt100 und Pt1000 Sensoren vom Typ 2-Leiter, 3-Leiter und 4-Leiter verwendet werden.

Die gemessene Temperatur kann in °C ausgelesen werden. Zusätzlich können Events konfiguriert werden die ausgelöst werden wenn eine bestimmte Temperatur über- oder unterschritten wird.

Das Bricklet verfügt über keine galvanische Trennung zum Tinkerforge System. Das heißt es gibt eine direkte elektrische Verbindung zwischen den Anschlussklemmen des Bricklets und dem restlichen System. Sollte dies in der jeweiligen Anwendung zu ungewollten Verbindungen, Masseschleifen oder Kurzschlüssen führen, so ist der Einsatz zusammen mit einem Isolator Bricklet ratsam.

Technische Spezifikation

Eigenschaft Wert
RTD-zu-Digital-Wandler MAX31865
Stromverbrauch 50mW (10mA bei 5V)

Unterstütze Pt-Sensor Typen Pt100 und Pt1000 mit 2-Leiter, 3-Leiter oder 4-Leiter
Genauigkeit Mindestens 0,05% auf voller Skala
Eingangsschutz +-50V
Temperaturauflösung 0,03125°C (15Bit)
Konvertierungszeit 21ms
Fehlerdetektion Open RTD element, RTD value out-of-range, short across RTD

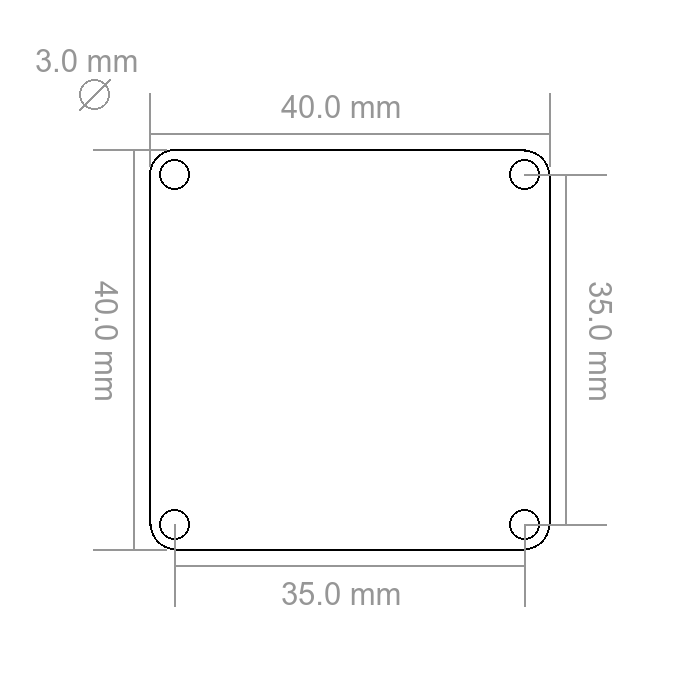

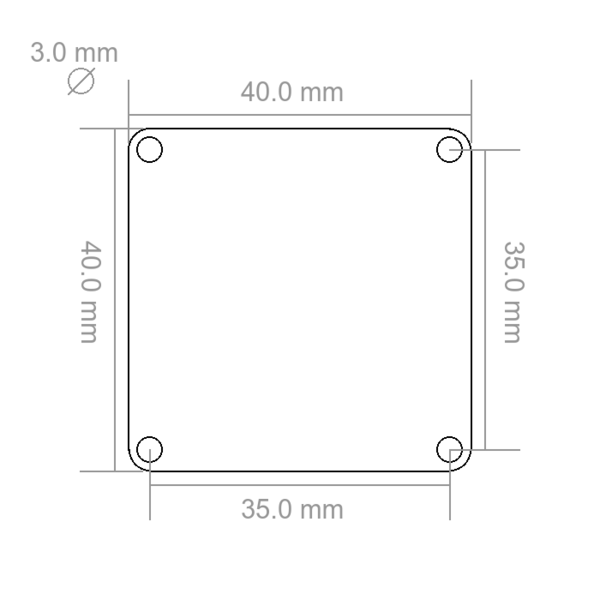

Abmessung (W x D x H) 40 x 40 x 12mm (1,57 x 1,57 x 0,47")
Gewicht 11g

Ressourcen

Jumper-Konfiguration

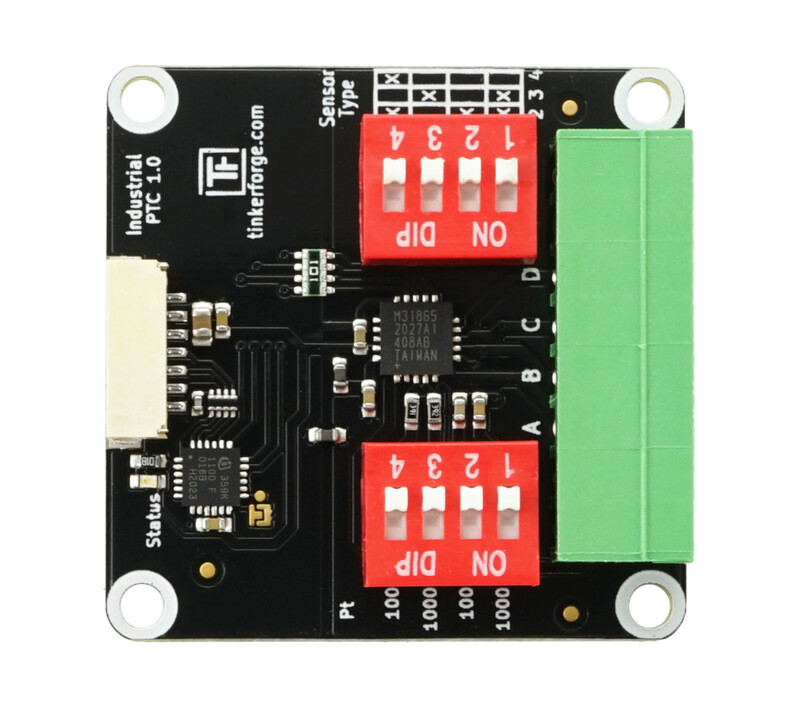

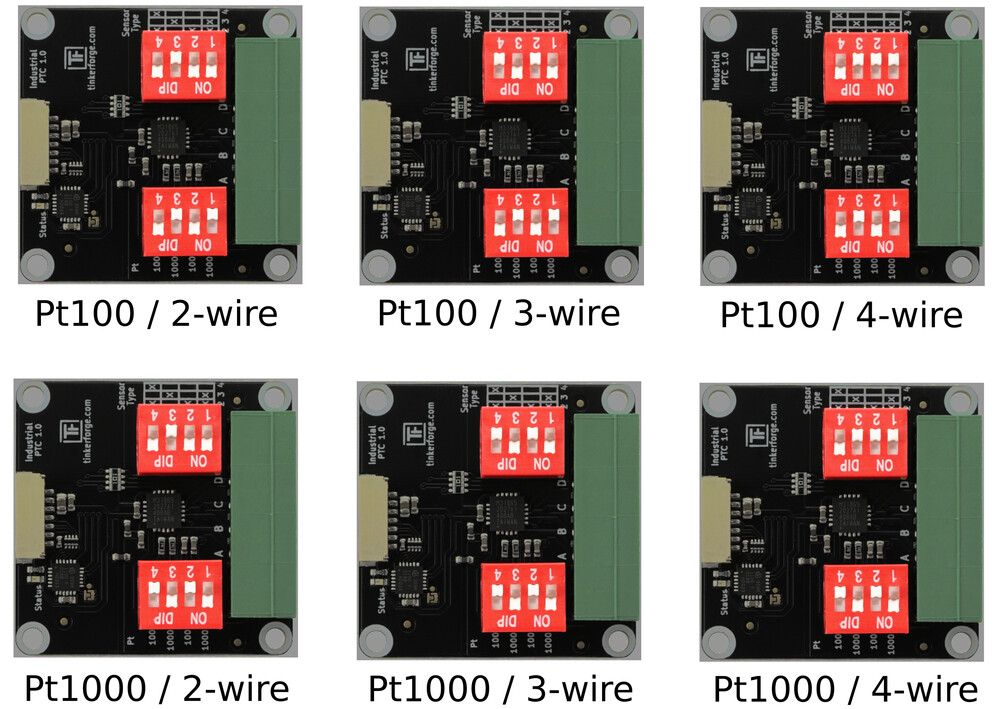

Konfiguriere DIP-Schalter für Pt100/Pt1000 Sensor und für 2/3/4-Leiter Typ wie unten dargestellt.

Industrial PTC Bricklet Jumper-Konfiguration

Anschlussmöglichkeiten

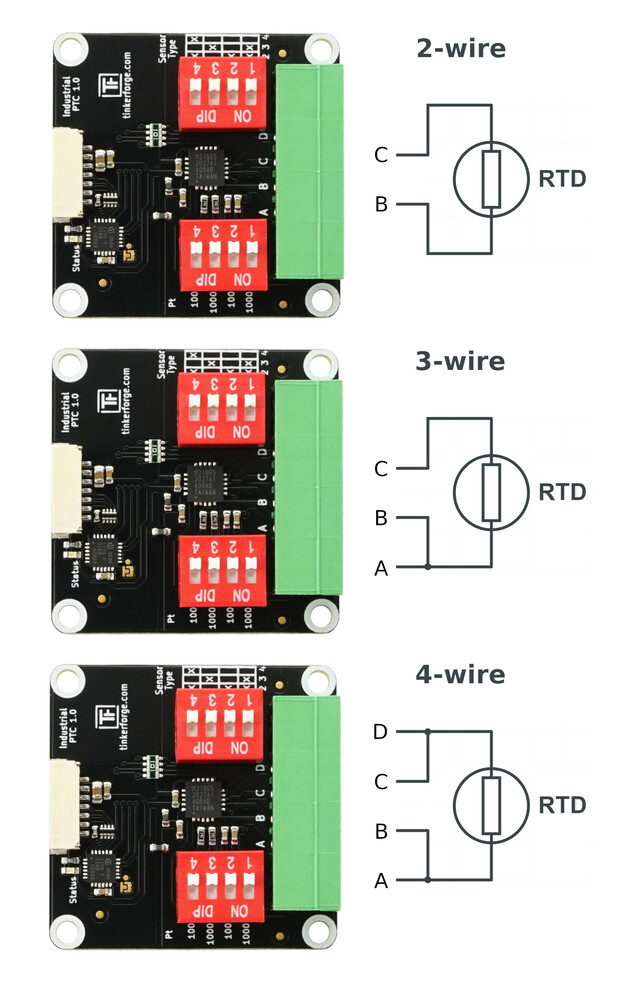

Die folgenden Verbindungsdiagramme zeigen wie Widerstandsthermometer vom Typ 2/3/4-Leiter angeschlossen werden können:

Industrial PTC Bricklet Verbindungsdiagramme

Zusätzlich muss die Leiteranzahl mit Hilfe der API gesetzt werden.

Erster Test

Um ein Industrial PTC Bricklet testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

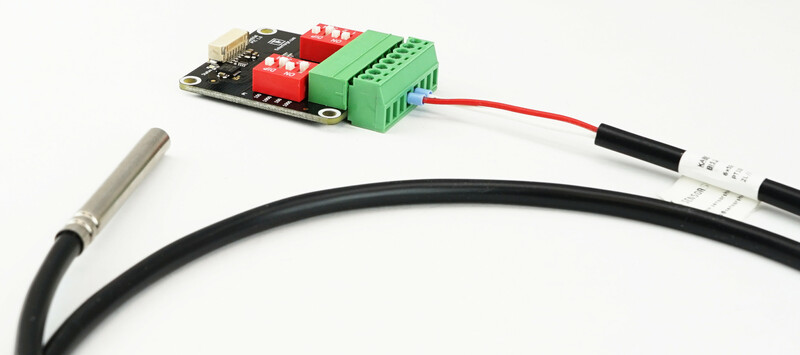

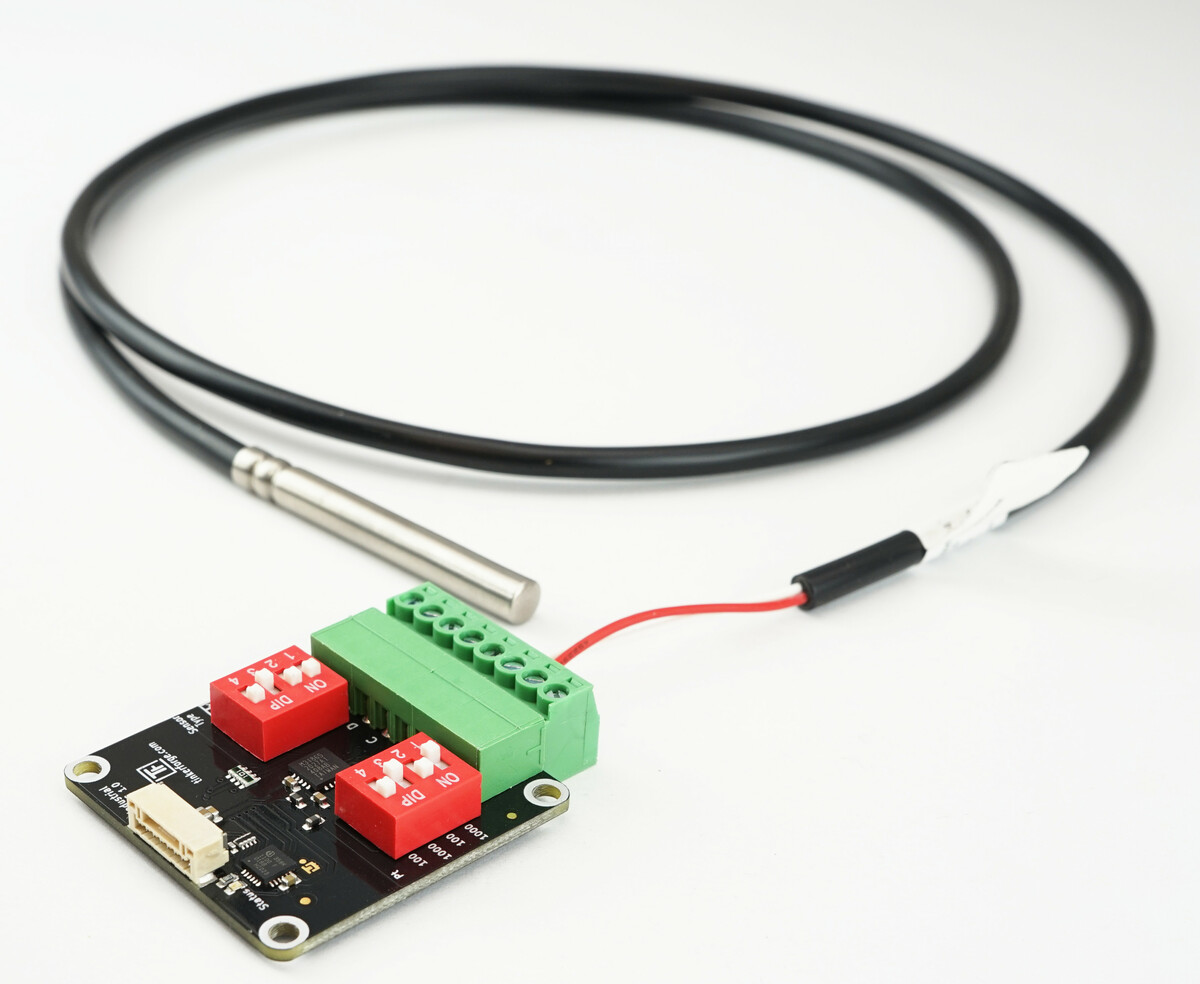

Als nächstes muss das Industrial PTC Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden sowie ein Pt100/1000 Sensor angeschlossen werden (siehe folgendes Bild). In diesem Beispiel wird ein 2-Leiter Pt100 Sensor verwendet.

Industrial PTC Bricklet mit 2-Leiter Pt100 Sensor

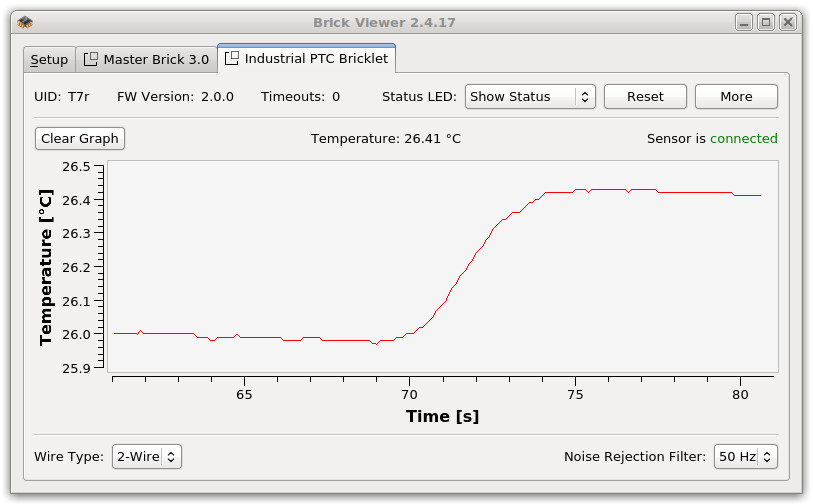

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Industrial PTC Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert sollte der Tab wie im folgenden Bild aussehen.

Industrial PTC Bricklet im Brick Viewer

Wenn der Sensor in die Hand genommen wird sollte die angezeigte Temperatur steigen (oder fallen wenn es im Raum sehr warm ist).

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Industrial PTC Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse

Ein laser-geschnittenes Gehäuse für das Industrial PTC Bricklet ist verfügbar.

Gehäuse für Industrial PTC Bricklet

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

  • Schraube Abstandshalter an das Bricklet,
  • schraube Unterteil an untere Abstandshalter,
  • baue Seitenteile auf,
  • stecke zusammengebaute Seitenteile in Unterteil und
  • schraube Oberteil auf obere Abstandshalter.

Im Folgenden befindet sich eine Explosionszeichnung des Industrial PTC Bricklet Gehäuses:

Explosionszeichnung für Industrial PTC Bricklet

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.

Sprache API Beispiele Installation
C/C++ API Beispiele Installation
C# API Beispiele Installation
Delphi/Lazarus API Beispiele Installation
Go API Beispiele Installation
Java API Beispiele Installation
JavaScript API Beispiele Installation
LabVIEW API   Installation
Mathematica API Beispiele Installation
MATLAB/Octave API Beispiele Installation
MQTT API Beispiele Installation
openHAB API   Installation
Perl API Beispiele Installation
PHP API Beispiele Installation
Python API Beispiele Installation
Ruby API Beispiele Installation
Rust API Beispiele Installation
Shell API Beispiele Installation
Visual Basic .NET API Beispiele Installation
TCP/IP API
Modbus API
