Outdoor Weather Bricklet¶

Features¶

• Empfängt Daten von der Outdoor Wetterstation und Indoor Sensoren

• Misst Temperatur, Luftfeuchtigkeit, Windgeschwindigkeit, Windrichtung und Niederschlag

• Kann von bis zu 255 Wetterstationen gleichzeitig Daten empfangen

Beschreibung¶

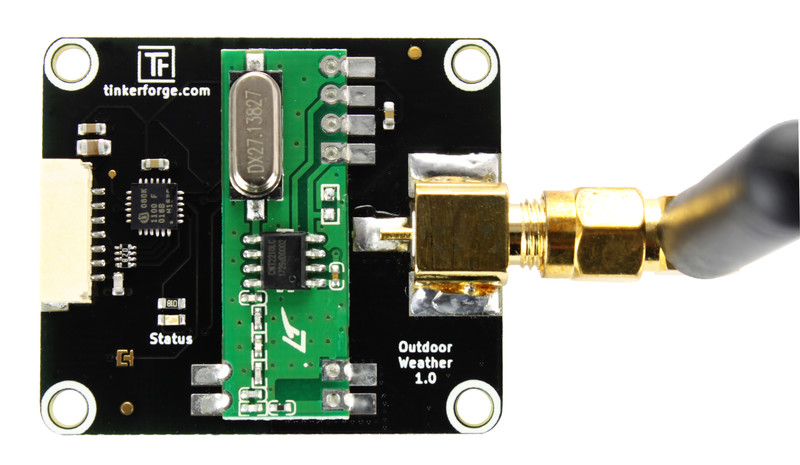

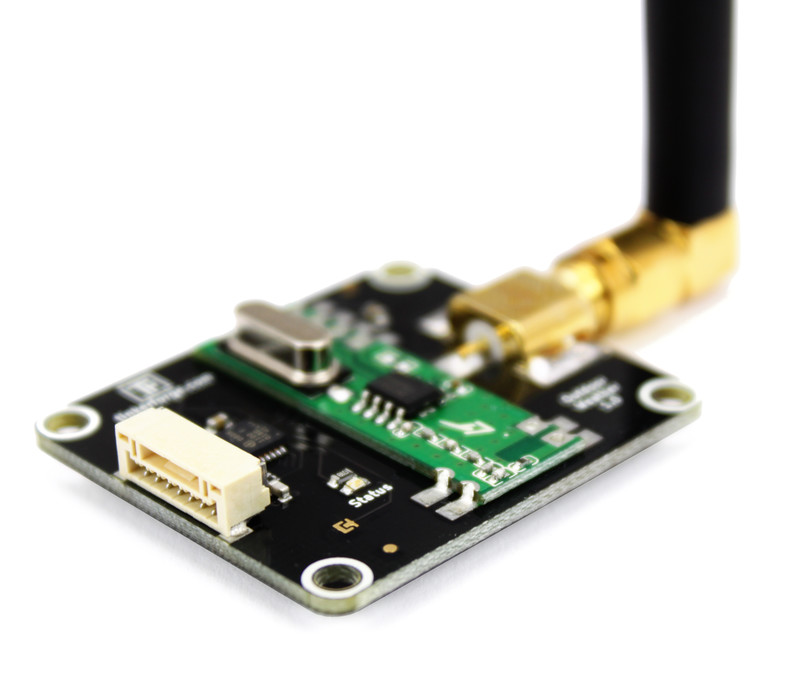

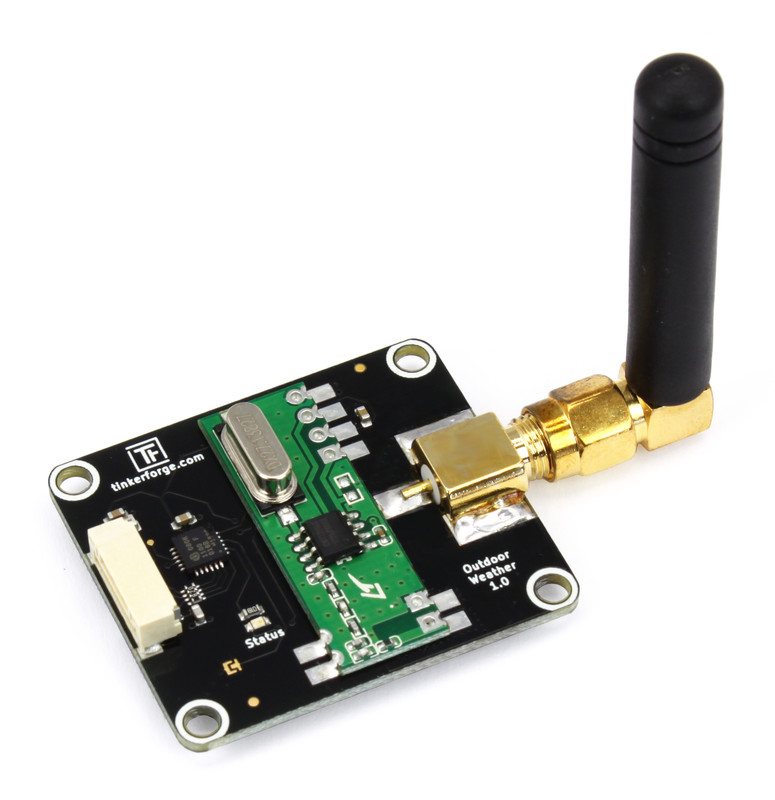

Das Outdoor Weather Bricklet ist mit einem 433MHz Empfänger ausgestattet und ist damit fähig die Daten von der Außen-Wetterstation zu empfangen. Das Bricklet kann mit einem Brick verbunden werden.

Es unterstützt derzeit die Außen-Wetterstation WS-6147, welche folgende Daten misst und sendet

• Temperatur (C°)

• Luftfeuchtigkeit (%RH)

• Windgeschwindigkeit (m/s)

• Windrichtung (16 unterschiedliche Richtungen)

• Niederschlag (mm)

und der Temperatur/Luftfeuchte Sensor TH-6148 misst

• Temperatur (C°)

• Luftfeuchtigkeit (%RH)

Die Außen-Wetterstation WS-6147 ist dafür ausgelegt im Außenbereich genutzt zu werden (sie sollte so angebracht sein, dass es den Regen/Wind messen kann). Der TH-6148 Sensor wiederum kann im Innen- sowie im Außenbereich verwendet werden. Es können die Daten von bis zu 255 Außen-Wetterstationen und bis zu 255 Sensoren gleichzeitig empfangen werden.

Technische Spezifikation¶

* ohne Antenne

Ressourcen¶

• Aufbauanleitung WS-6147 (Download)

• 433 MHz Empfänger RFM210LCF (Download)

• Schaltplan (Download)

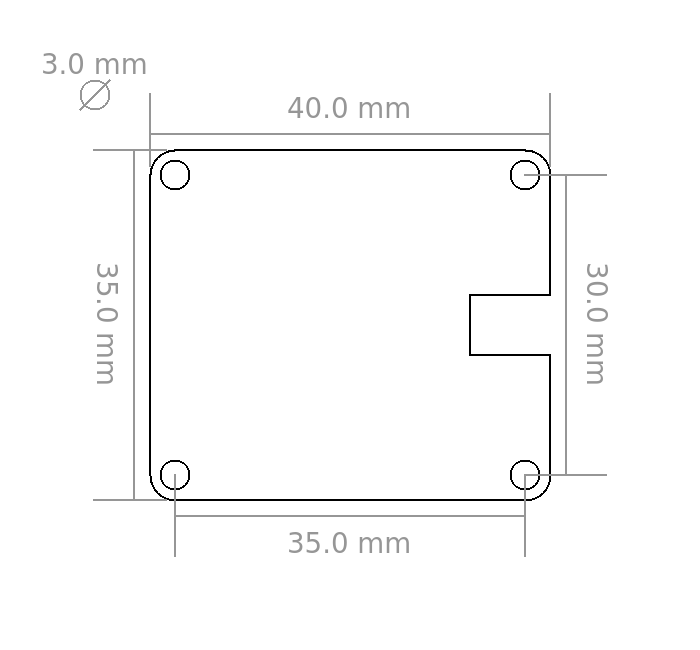

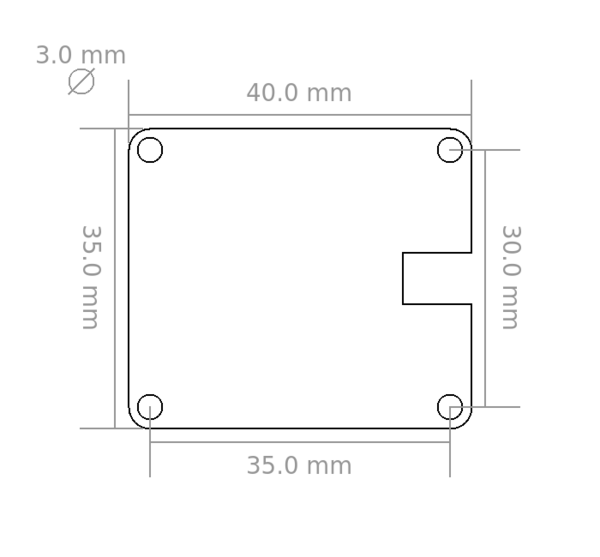

• Umriss und Bohrplan (Download)

• Quelltexte und Platinenlayout (Download)

• 3D Modell (Online ansehen | Download: STEP, FreeCAD)

Erster Test¶

Um ein Outdoor Weather Bricklet testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Outdoor Weather Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden.

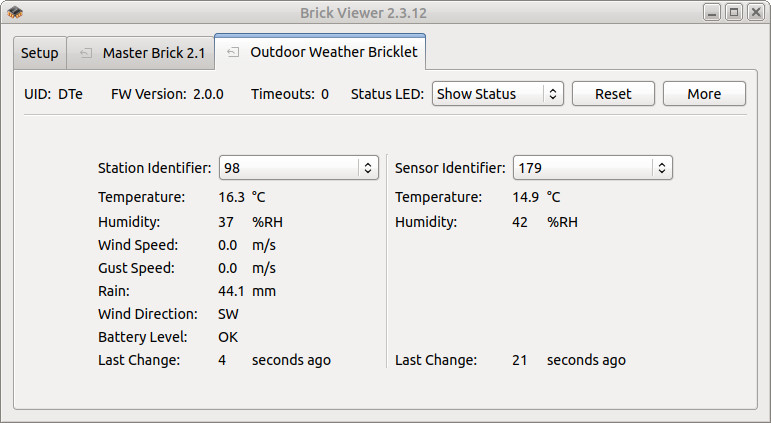

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Outdoor Weather Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert können die zuletzt übermittelten Daten der Wetterstation sowie der Sensoren angesehen werden. Bei der ersten Inbetriebnahme kann es ca. 45 Sekunden dauern bis die ersten Daten übertragen und auf dem Monitor zu sehen sind.

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Outdoor Weather Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse¶

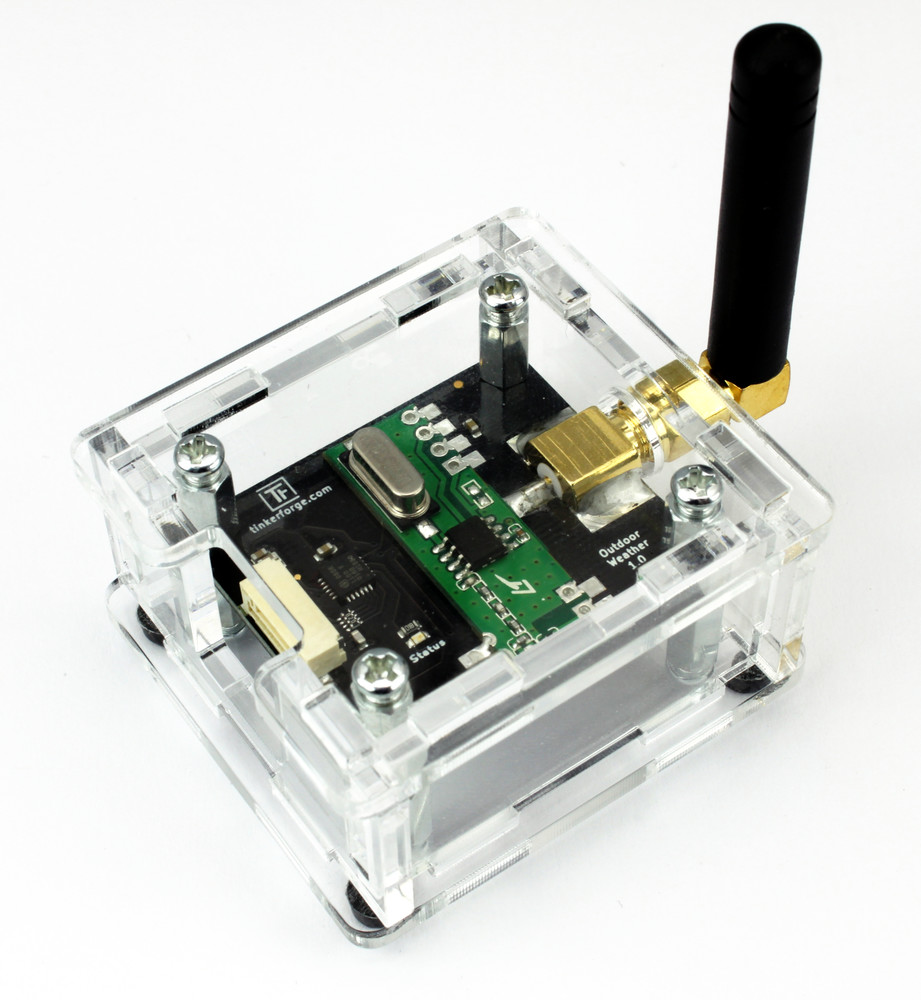

Ein laser-geschnittenes Gehäuse für das Outdoor Weather Bricklet ist verfügbar.

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

• Schraube Abstandshalter an das Bricklet,

• schraube Unterteil an untere Abstandshalter,

• baue Seitenteile auf,

• stecke zusammengebaute Seitenteile in Unterteil und

• schraube Oberteil auf obere Abstandshalter.

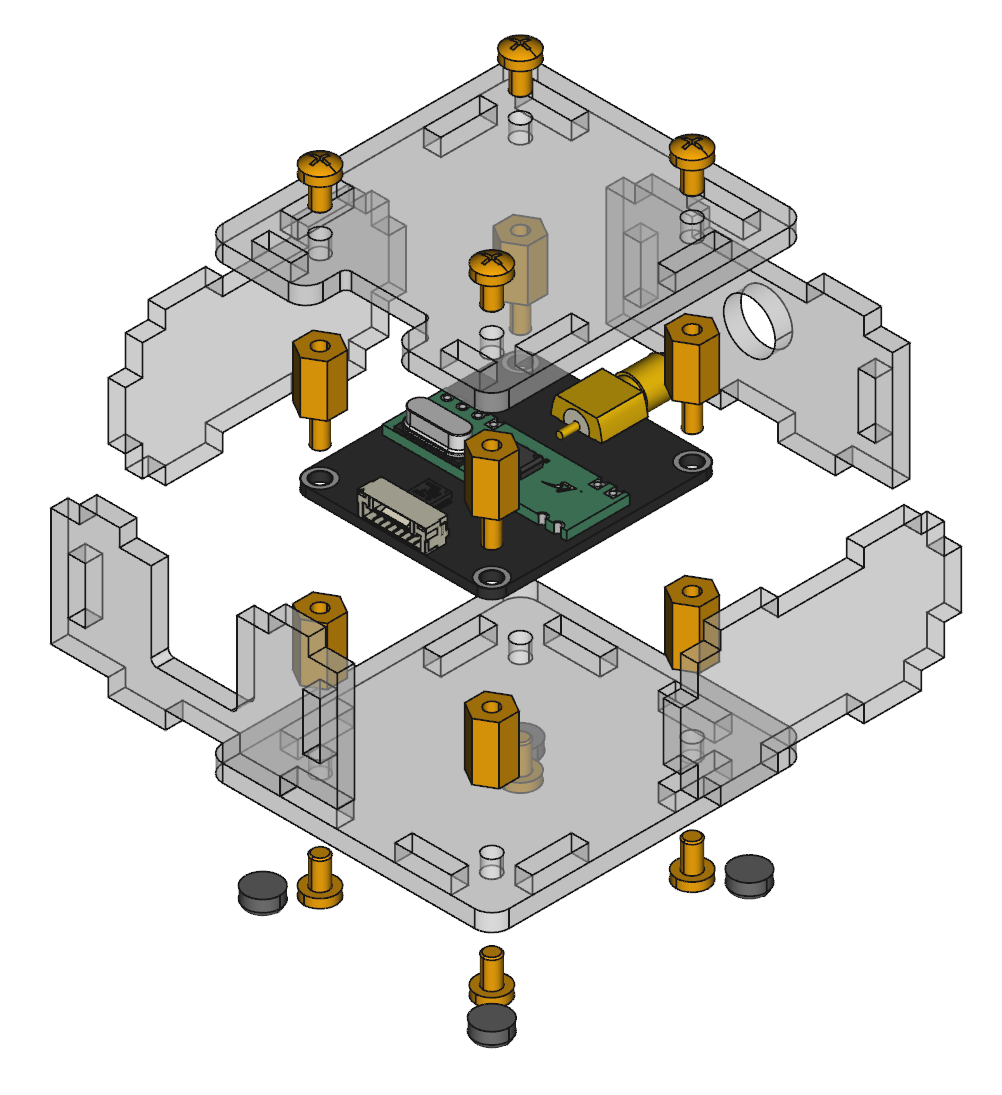

Im Folgenden befindet sich eine Explosionszeichnung des Outdoor Weather Bricklet Gehäuses:

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle¶

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.
