Industrial Dual AC Relay Bricklet

Features

  • Zwei Solid State Relais um AC Geräte zu schalten
  • Schaltet bis zu 240VAC/1,2A (mit max 12A Spitzenstrom)
  • Schwingungspaketsteuerung (Schaltung während zero-crossing)

Beschreibung

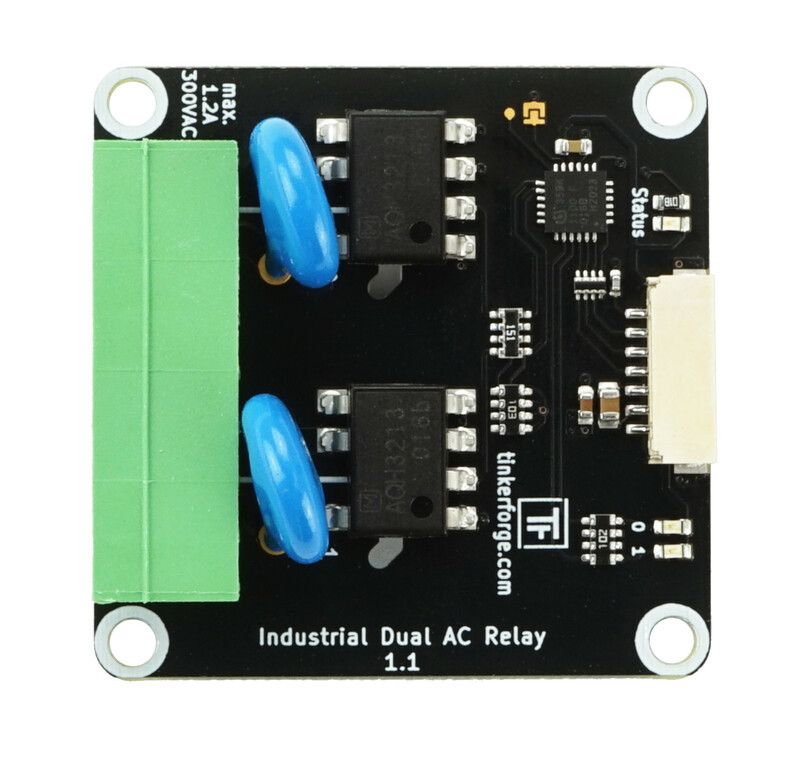

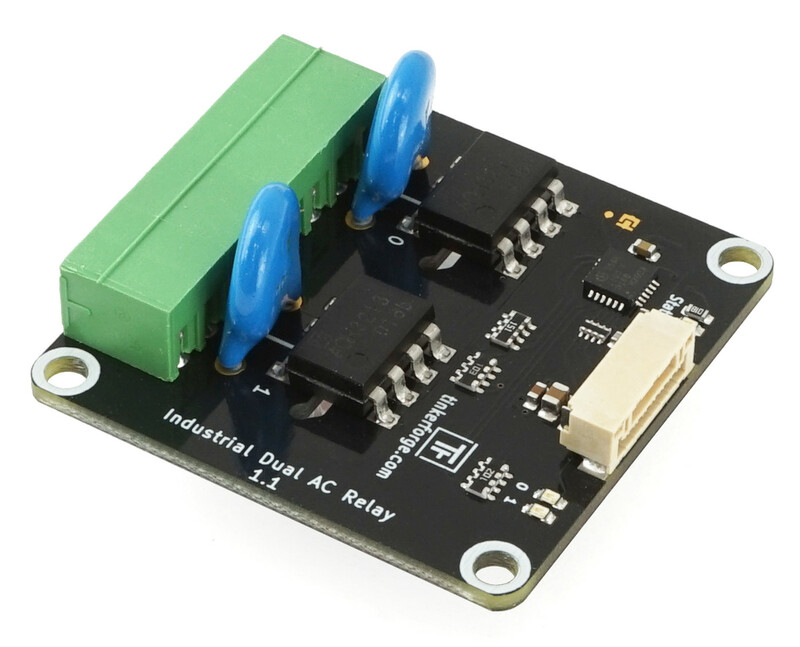

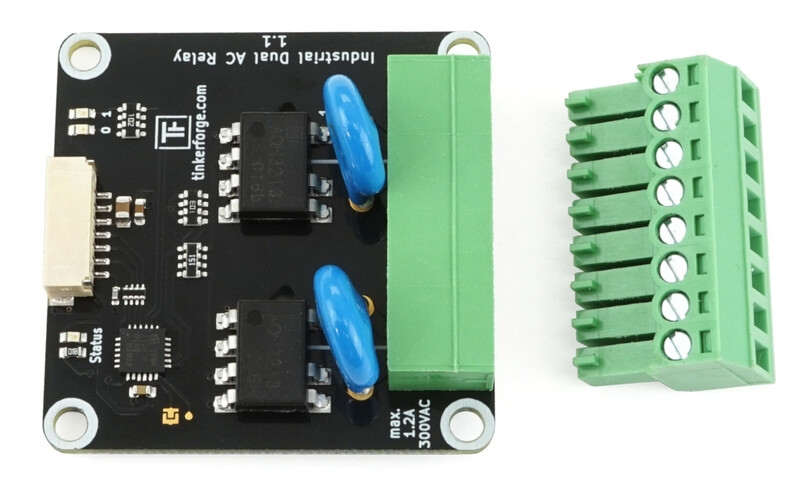

Mit dem Industrial Dual AC Relay Bricklet können Bricks um zwei Solid State Relais (SSR) erweitert werden. Jedes Relais besitzt zwei Anschlüsse. Der Schaltzustand wird jeweils durch eine LED angezeigt.

Dieses Bricklet kann benutzt werden um Stromversorgungen, Motoren, Lampen etc. zu schalten.

Warnung

Anschlussklemmen und Kontakte sind nicht isoliert. Beim Schalten von hohen Spannungen sollte das Dual AC Relay Bricklet in ein Gehäuse verbaut werden. Das Berühren der Kontakte ist potentiell lebensgefährlich!

Technische Spezifikation

Eigenschaft Wert
Relais Panasonic AQH3213A
Stromverbrauch
25mW (5mA bei 5V)
+ 60mW (12mA bei 5V) pro aktiviertem Relais

Maximale Spannung/Strom AC: 240V/1,2A (mit max 12A Spitzenstrom)

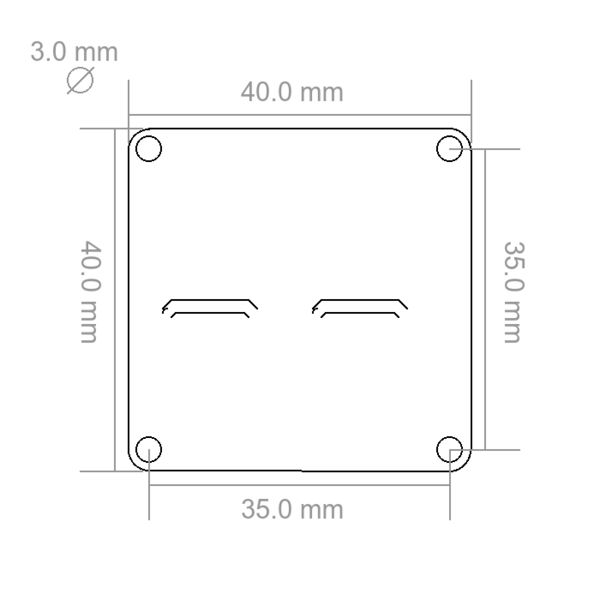

Abmessungen (B x T x H) 40 x 40 x 16mm (1,57 x 1,57 x 0,63")
Gewicht 11g

Ressourcen

Anschlussmöglichkeit

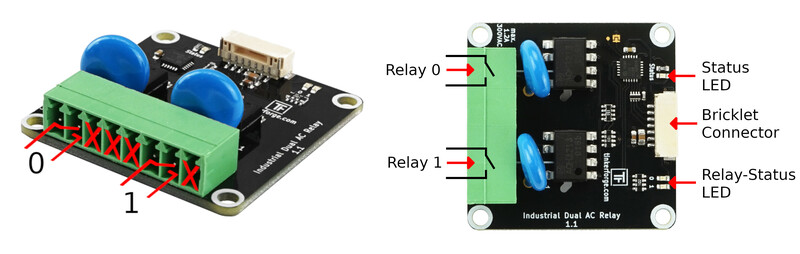

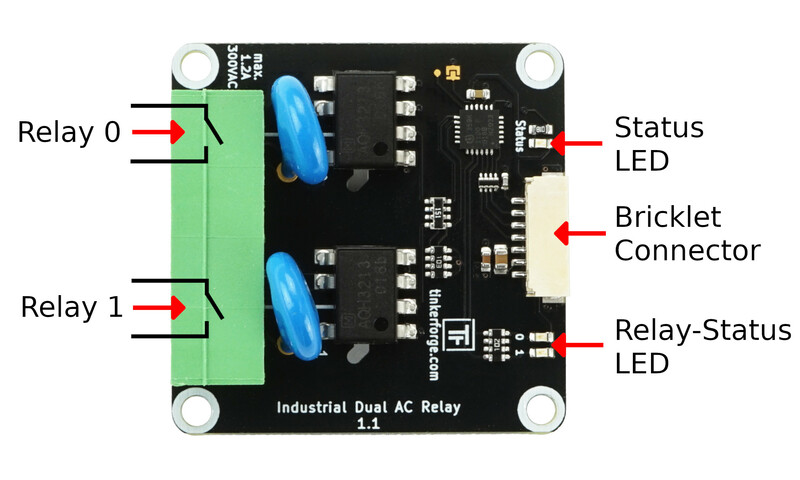

Das folgende Bild zeigt die verschiedenen Anschlussmöglichkeiten des Industrial Dual AC Relay Bricklet.

Industrial Dual AC Relay Bricklet Anschlussmöglichkeiten

Erster Test

Um ein Industrial Dual AC Relay Bricklet testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Industrial Dual AC Relay Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden.

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Industrial Dual AC Relay Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert sollte der Tab wie im folgenden Bild aussehen.

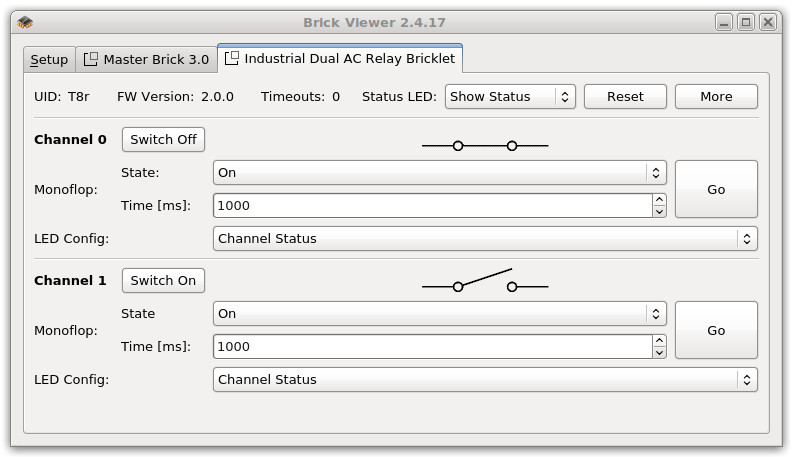

Industrial Dual AC Relay Bricklet im Brick Viewer

Durch klicken der beiden Knöpfe werden die Relais umgeschaltet. Dies ist durch die LEDs neben dem Bricklet ersichtbar.

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Industrial Dual AC Relay Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse

Ein laser-geschnittenes Gehäuse für das Industrial Dual Relay Bricklet und Industrial Dual AC Relay Bricklet ist verfügbar (Bilder zeigen Industrial Dual Relay Bricklet).

Gehäuse für Industrial Dual AC Relay Bricklet

Das Gehäuse des Industrial Dual AC Relay Bricklet wird inklusive Kabelbinder für eine Zugentlastung und WAGO Verbindungsklemmen zum Verbinden von Leitungen ausgeliefert. Das Gehäuse ist groß genug um sowohl die Zugentlastung als auch die WAGO Klemmen im Gehäuse unterzubringen.

Der interne Aufbau kann wie folgt aussehen (mit einem bzw. beiden Relais angeschlossen):

Gehäuse für Industrial Dual AC Relay Bricklet mit einem Relais angeschlossen Gehäuse für Industrial Dual AC Relay Bricklet mit zwei Relais angeschlossen

Der Außenleiter (braun) wird über das Industrial Dual AC Relay Bricklet geschaltet. Der Schutzleiter (grün-gelb), sowie der Neutralleiter (blau), werden mit den WAGO Klemmen durchgeschleift.

Dabei ist unbedingt zu beachten, dass der Schutzleiter länger als die anderen beiden Leitungen seien sollte. So ist sichergestellt, das dieser bei überbeanspruchter oder beschädigter Zugentlastung als letztes abreißt. Wir empfehlen die folgenden Leitungs- bzw. Abisolier-Längen:

Empfohlene Kabellängen

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

  • Abstandshalter an Bricklet schrauben
  • Bricklet an Unterteil mit Abstandshalter schrauben
  • Seitenteile (inklusive Zugentlastung) aufbauen
  • zusammengebaute Seitenteile in Unterteil stecken
  • Verkabelung und WAGO Klemmen hinzufügen
  • Kabel mit Kabelbinder für Zugentlastung festziehen
  • Oberteil auf oberen Abstandshalter schrauben

Warnung

Niemals im geöffneten Gehäuse unter Spannung arbeiten!

Die genaue Anordnung der Teile kann der folgenden Explosionszeichnung des Industrial Dual Relay Bricklet-Gehäuses entnommen werden:

Explosionszeichnung für Industrial Dual AC Relay Bricklet

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.

Sprache API Beispiele Installation
C/C++ API Beispiele Installation
C# API Beispiele Installation
Delphi/Lazarus API Beispiele Installation
Go API Beispiele Installation
Java API Beispiele Installation
JavaScript API Beispiele Installation
LabVIEW API Beispiele Installation
Mathematica API Beispiele Installation
MATLAB/Octave API Beispiele Installation
MQTT API Beispiele Installation
openHAB API Beispiele Installation
Perl API Beispiele Installation
PHP API Beispiele Installation
Python API Beispiele Installation
Ruby API Beispiele Installation
Rust API Beispiele Installation
Shell API Beispiele Installation
Visual Basic .NET API Beispiele Installation
TCP/IP API
Modbus API
