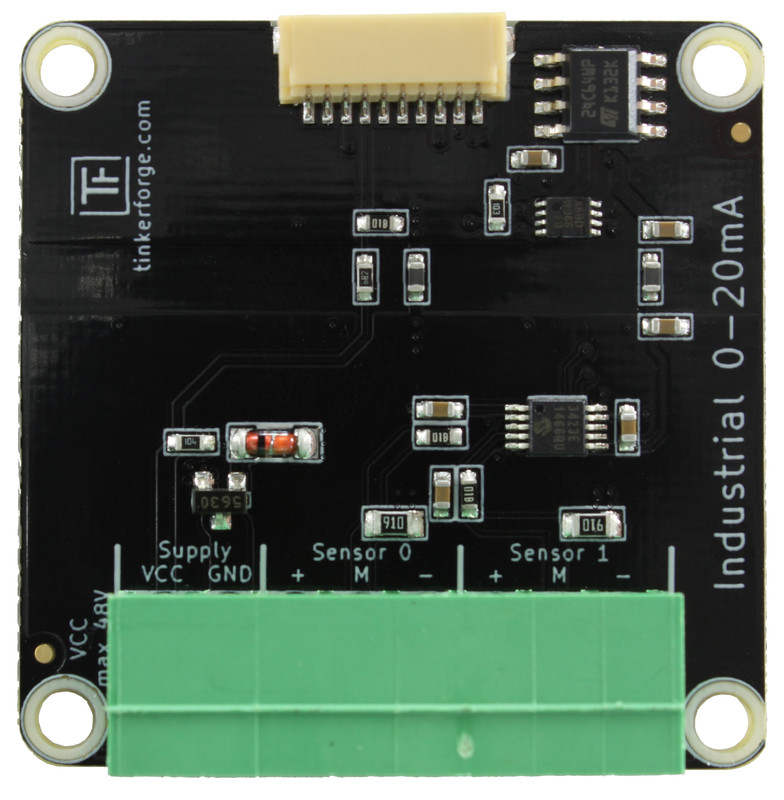

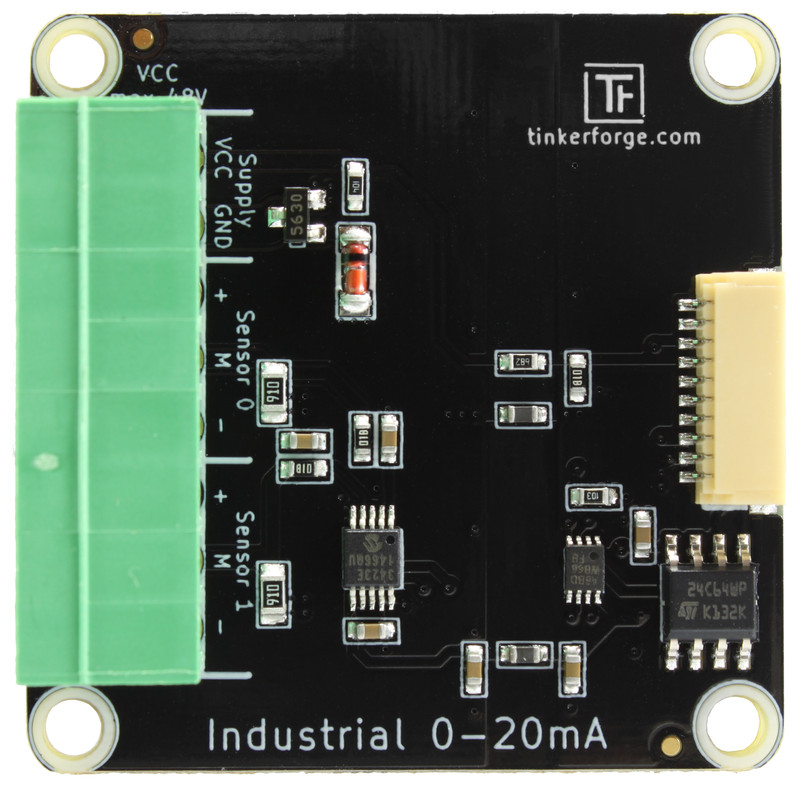

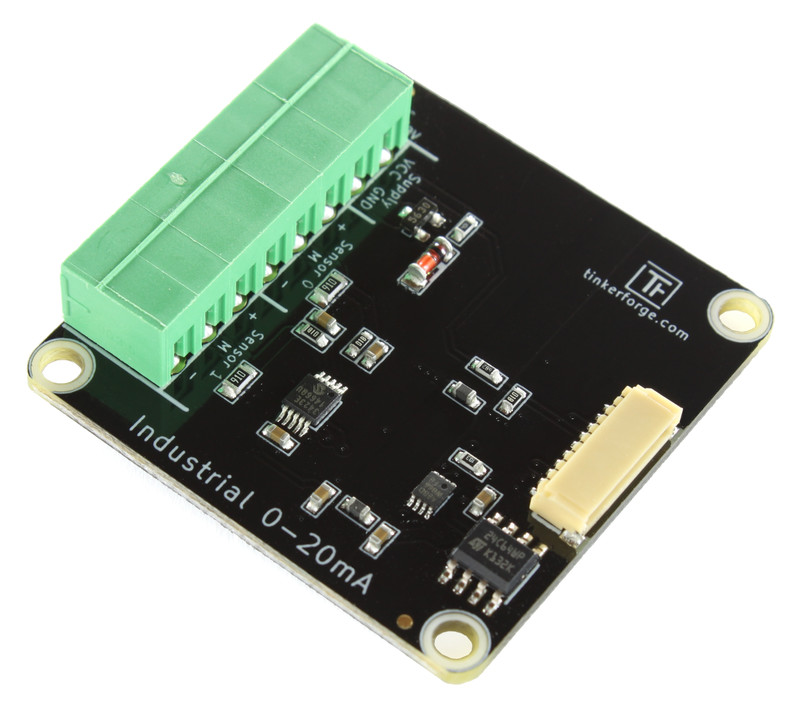

Industrial Dual 0-20mA Bricklet

Bemerkung

Das Industrial Dual 0-20mA Bricklet ist abgekündigt. Wir verkaufen noch unseren restlichen Lagerbestand. Als Ersatz wird das Industrial Dual 0-20mA Bricklet 2.0 empfohlen.

Features

  • Präzisions-Stromsensor, misst Strom zwischen 0 und 22,5mA
  • Kann IEC 60381-1 Sensoren vom Typ 2 und Typ 3 auslesen (Einheitssignal)
  • Hohe Genauigkeit (0,15%), Auflösung (bis zu 0,172µA) und Abtastrate (bis zu 240 SPS)
  • Es ist möglich zu detektieren ob ein Sensor angeschlossen/defekt ist

Beschreibung

Mit dem Industrial Dual 0-20mA Bricklet können Bricks Ströme von 0 bis 22,5mA gemessen werden.

Das Bricklet kann genutzt werden um bis zu zwei IEC 60381-1 Typ 2 und Typ 3 Sensoren auszulesen.

Der gemessene Strom kann in nA ausgelesen werden. Zusätzlich können Events konfiguriert werden die ausgelöst werden wenn ein bestimmter Stromwert über- oder unterschritten wird.

Technische Spezifikation

Eigenschaft Wert
Sensor MCP3423
Stromverbrauch 1mA
Maximale Versorgungsspannung 48V

Messbereich 0mA - 22,5mA
Unterstützte Sensoren IEC 60381-1 Typ 2 und Typ 3
Genauigkeit 0,15% mit 40ppm/°C
Auflösung bis zu 0,172µA (18Bit)
Abtastrate bis zu 240 Samples pro Sekunde

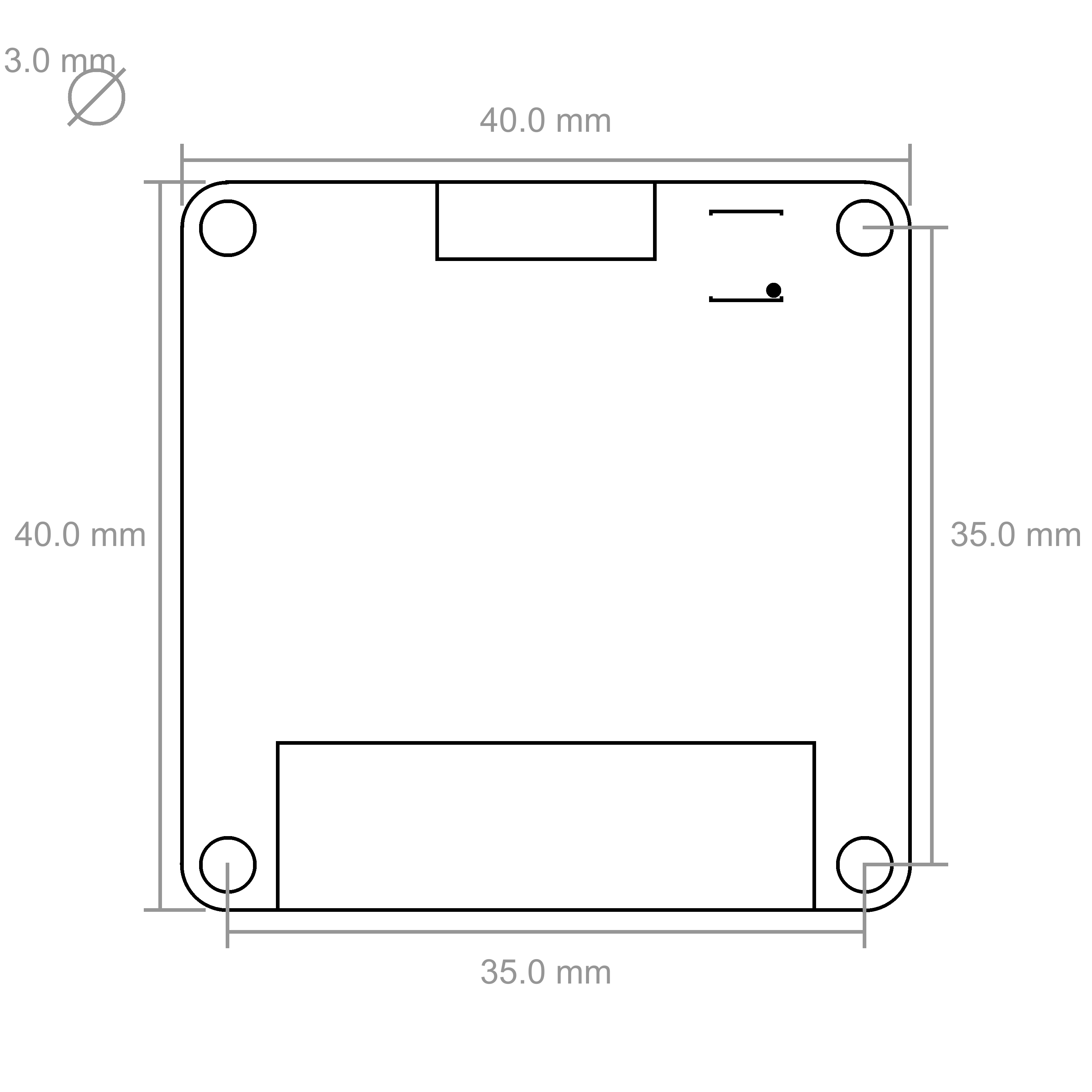

Abmessungen (B x T x H) 40 x 40 x 11mm (1,57 x 1,57 x 0,43")
Gewicht 8g

Ressourcen

Anschlussmöglichkeit

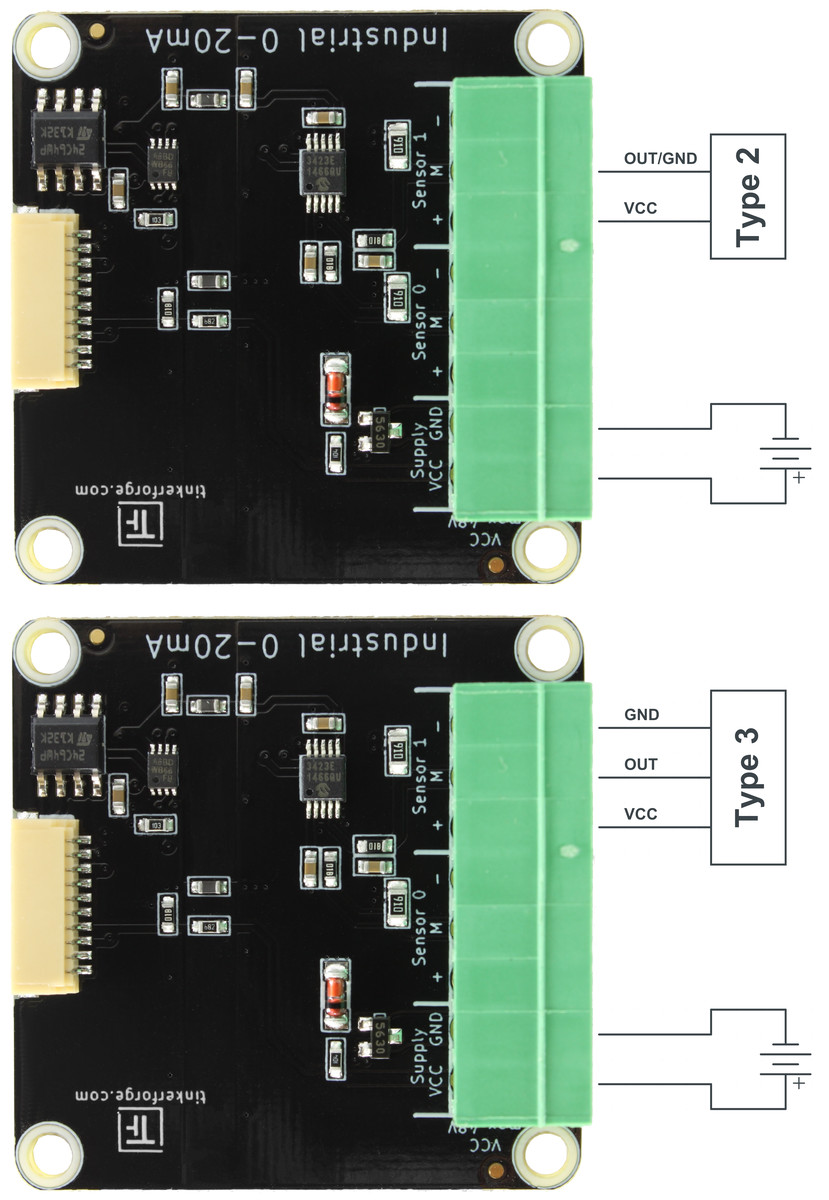

Die folgenden Verbindungsdiagramme zeigen wie Sensoren vom Typ 2/3 angeschlossen werden können:

Verbindungsdiagramm für Typ 2/3 Sensoren

Beide Sensorports ("Sensor 0" und "Sensor 1") können unabhängig voneinander genutzt werden. Über den "Supply" Eingang können die Sensoren versorgt werden (bis zu 48V).

Erster Test

Um ein Industrial Dual 0-20mA Bricklet testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

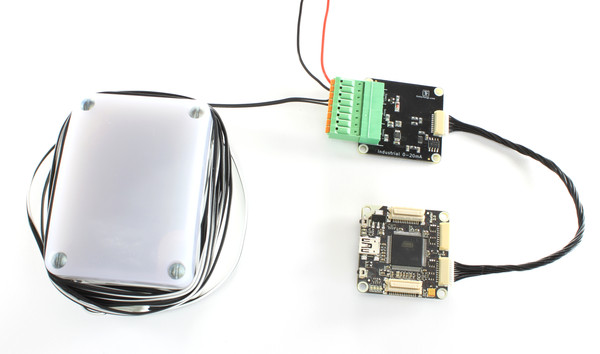

Als nächstes muss das Industrial Dual 0-20mA Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden sowie eine Stromquelle (siehe folgendes Bild). In diesem Beispiel nutzen wir einen 4-20mA Umgebungslichtsensor.

Industrial Dual 0-20mA Bricklet mit Umgebungslichtsensor

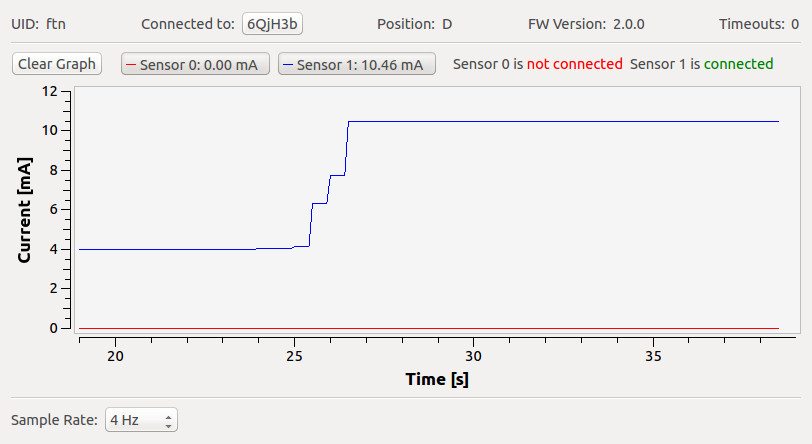

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Industrial Dual 0-20mA Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert sollte der Tab wie im folgenden Bild aussehen.

Industrial Dual 0-20mA Bricklet im Brick Viewer

Bei Interaktion mit dem Sensor sollte sich der Stromwert entsprechend im Brick Viewer ändern.

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Industrial Dual 0-20mA Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse

Ein laser-geschnittenes Gehäuse für das Industrial Dual 0-20mA Bricklet ist verfügbar.

Gehäuse für Industrial Dual 0-20mA Bricklet

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

  • Schraube Abstandshalter an das Bricklet,
  • schraube Unterteil an untere Abstandshalter,
  • baue Seitenteile auf,
  • stecke zusammengebaute Seitenteile in Unterteil und
  • schraube Oberteil auf obere Abstandshalter.

Im Folgenden befindet sich eine Explosionszeichnung des Industrial Dual 0-20mA Bricklet Gehäuses:

Explosionszeichnung für Industrial Dual 0-20mA Bricklet

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.
