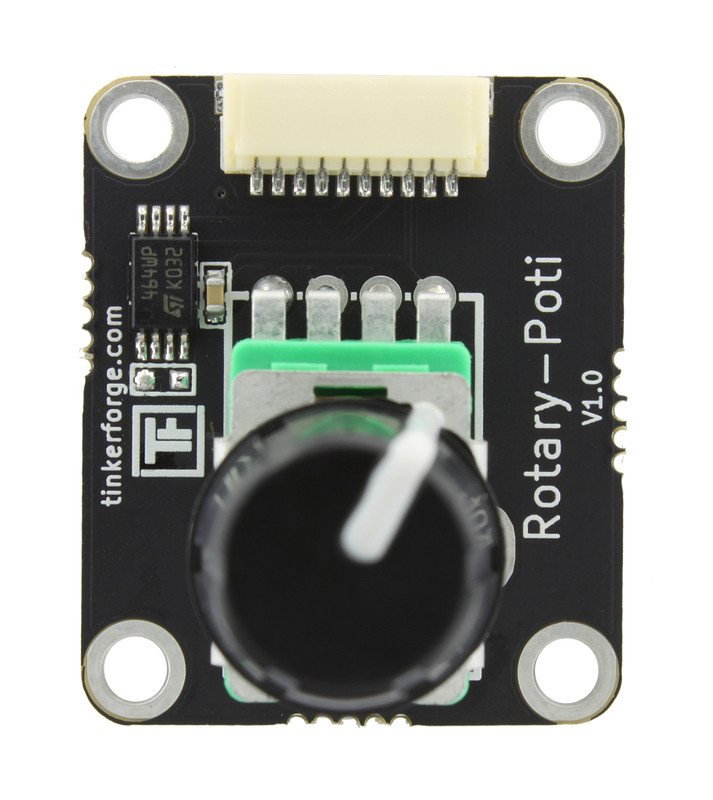

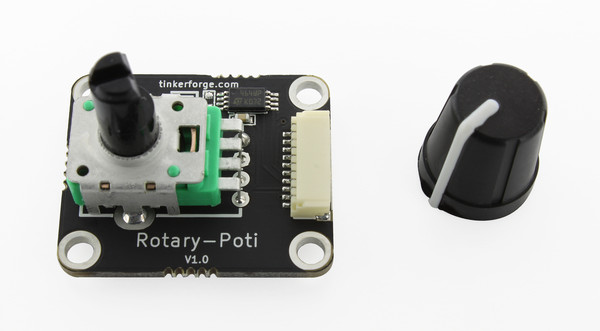

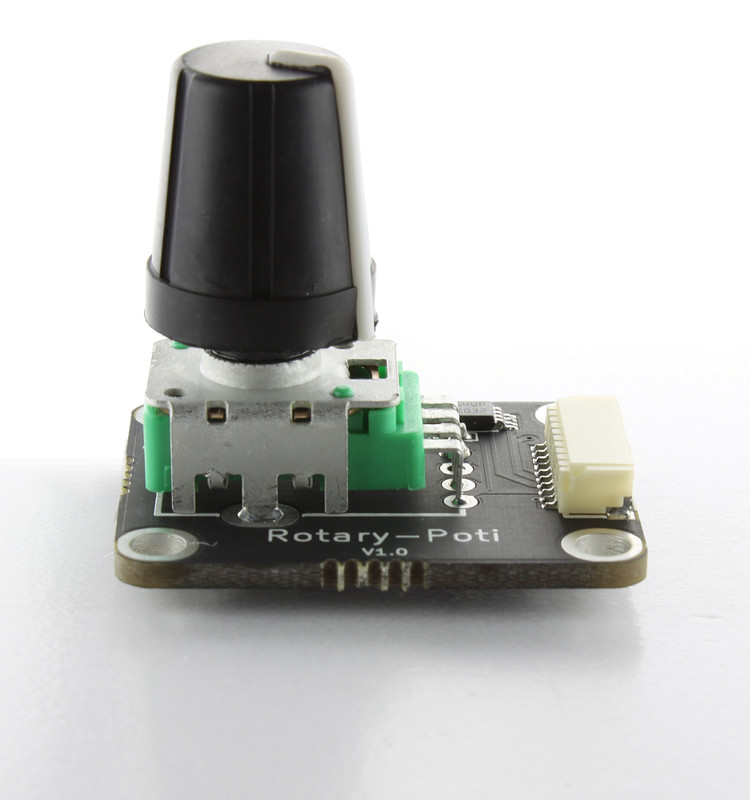

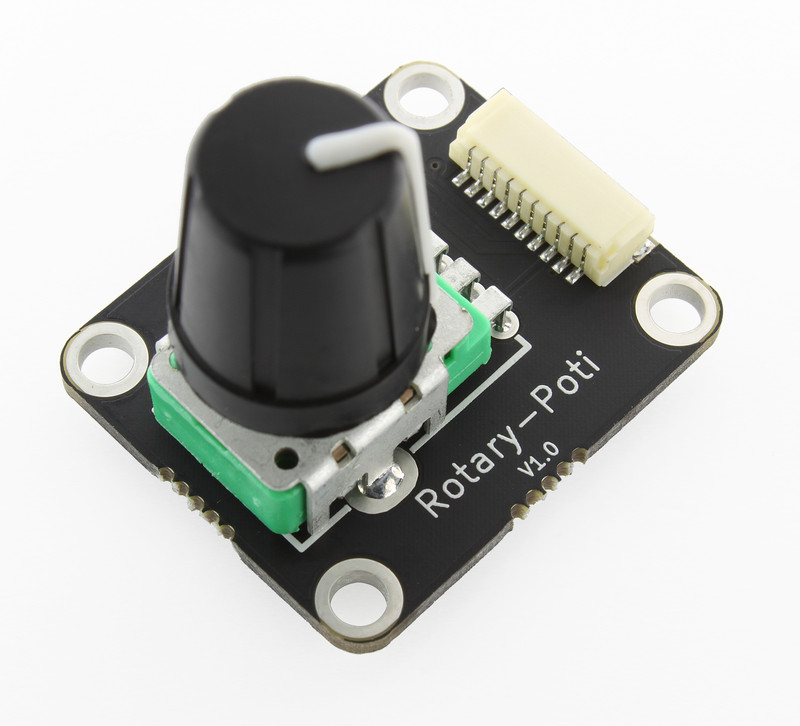

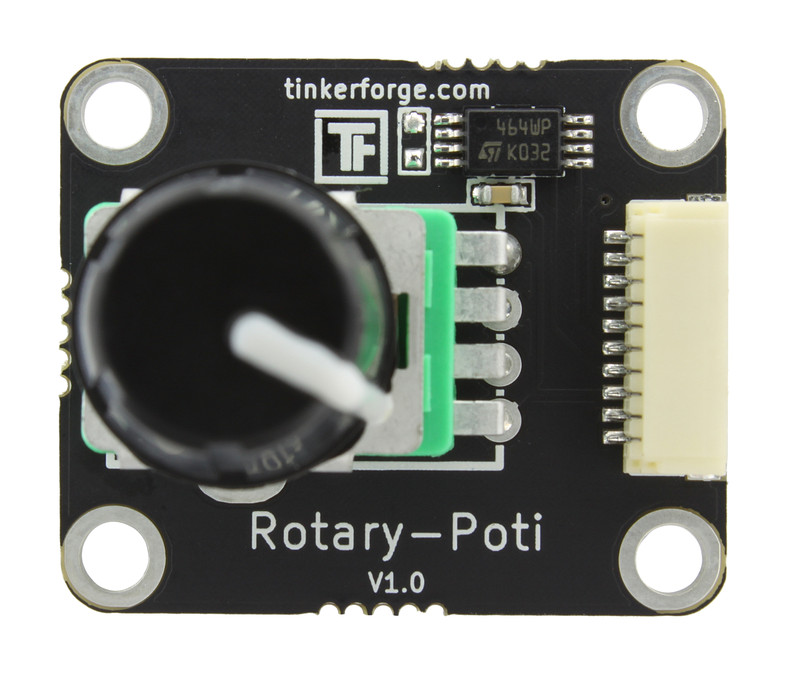

Rotary Poti Bricklet

Bemerkung

Das Rotary Poti Bricklet ist abgekündigt. Wir verkaufen noch unseren restlichen Lagerbestand. Als Ersatz wird das Rotary Poti Bricklet 2.0 empfohlen.

Features

  • 300° Dreh-Potentiometer
  • Ausgabe der Position von -150° bis 150° in 1° Schritten

Beschreibung

Das Rotary Poti Bricklet ist mit einem Dreh-Potentiometer ausgestattet, dessen Position über ein Brick ausgelesen werden kann. Zusätzlich können Events konfiguriert werden die ausgelöst werden wenn eine spezifizierte Position erreicht wird.

Dieses Bricklet kann für Steueraufgaben benutzt werden wie z.B. das Steuern einer Lautstärke.

Technische Spezifikation

Eigenschaft Wert
Dreh-Potentiometer 1 Umdrehung, 300°
Stromverbrauch 1mA

Position -150° bis 150° (links nach rechts) in 1° Schritten

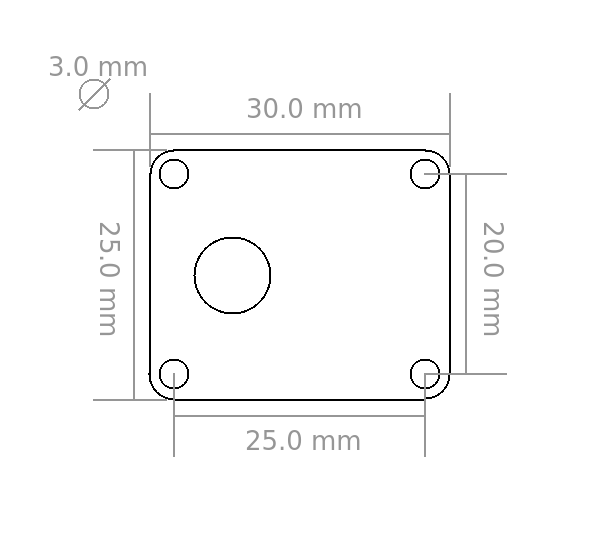

Abmessungen (B x T x H) 30 x 25 x 23mm (1,18 x 0,98 x 0,9")*
Gewicht 5g*

* ohne Knopf

Ressourcen

Erster Test

Um ein Rotary Poti Bricklet testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Rotary Poti Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden (siehe folgendes Bild).

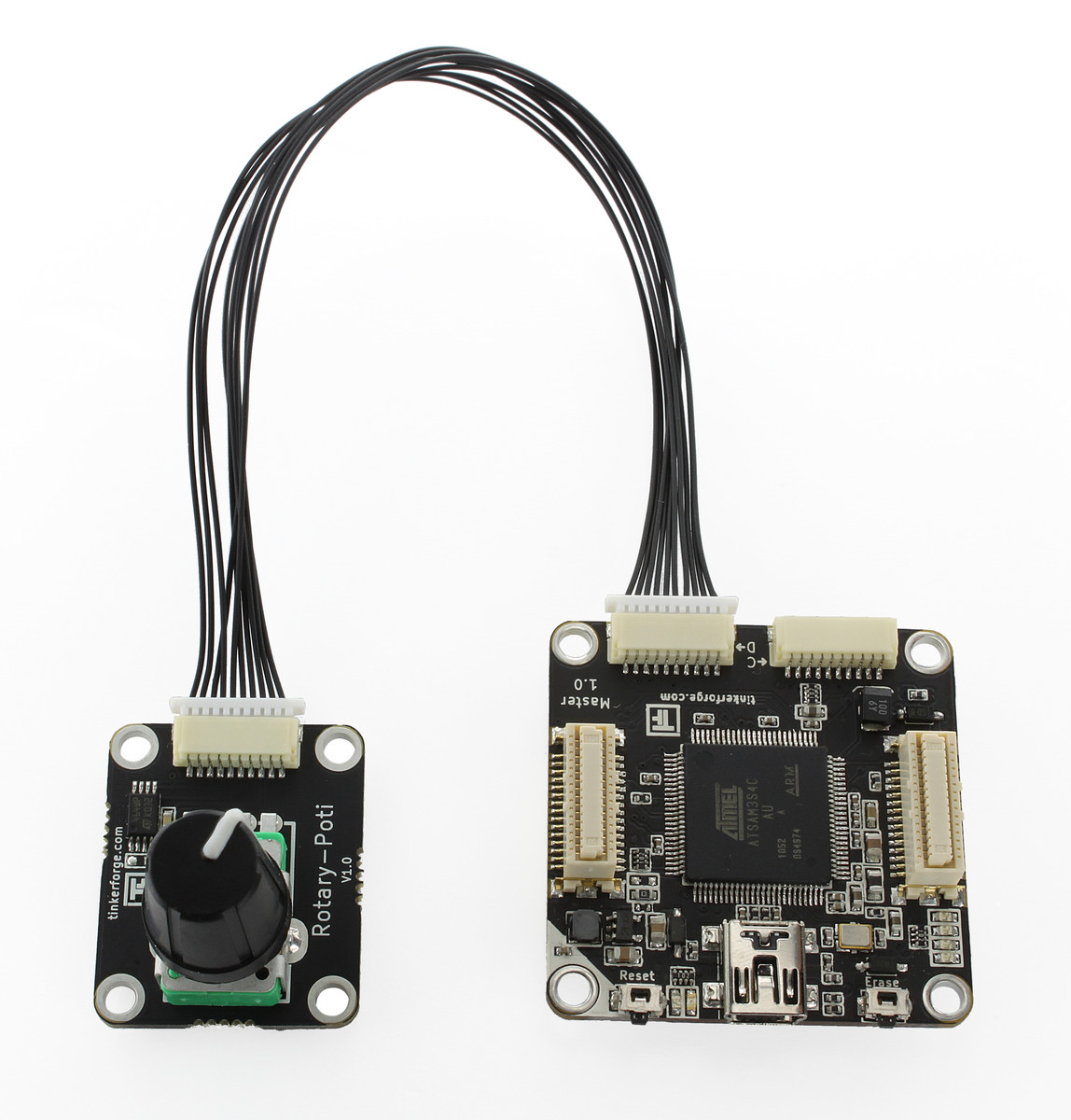

Rotary Poti Bricklet verbunden mit Master Brick

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Rotary Poti Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert sollte der Tab wie im folgenden Bild aussehen.

Rotary Poti Bricklet im Brick Viewer

Der Graph ist durch Drehen des Knopfes von links nach rechts und zurück entstanden.

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Rotary Poti Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse

Ein laser-geschnittenes Gehäuse für das Rotary Poti Bricklet ist verfügbar.

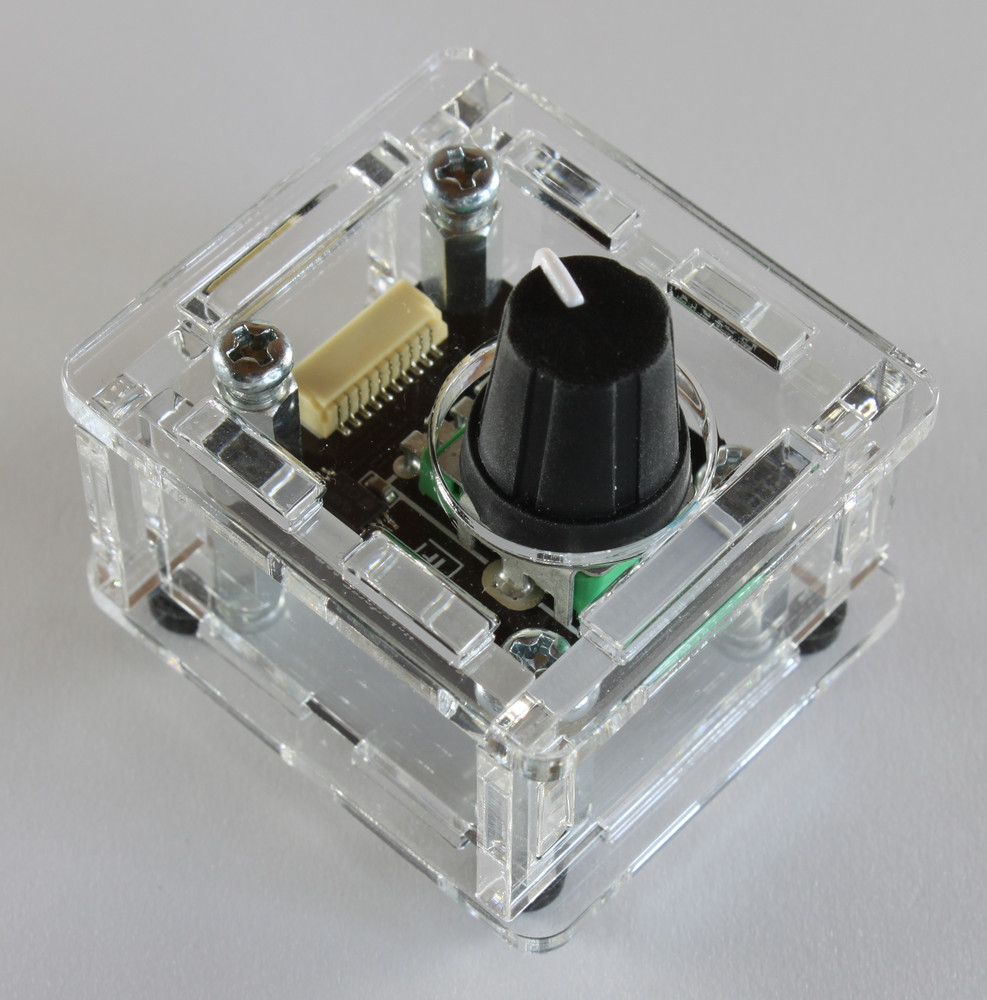

Gehäuse für Rotary Poti Bricklet

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

  • Schraube Abstandshalter an das Bricklet,
  • schraube Unterteil an untere Abstandshalter,
  • baue Seitenteile auf,
  • stecke zusammengebaute Seitenteile in Unterteil und
  • schraube Oberteil auf obere Abstandshalter.

Im Folgenden befindet sich eine Explosionszeichnung des Rotary Poti Bricklet Gehäuses:

Explosionszeichnung für Rotary Poti Bricklet

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.
