Linear Poti Bricklet¶

Features¶

• 59mm Linear-Potentiometer

• Ausgabe der Position von 0% bis 100% in 1% Schritten

Beschreibung¶

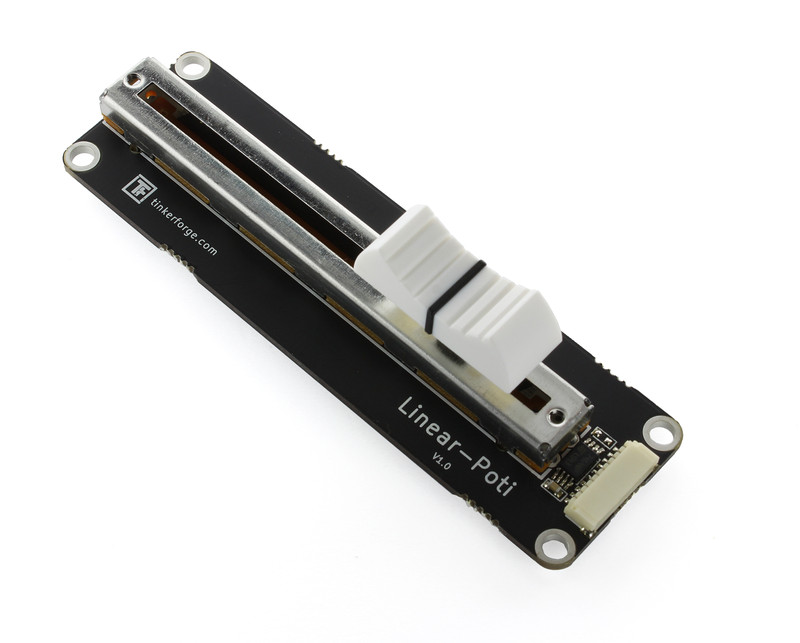

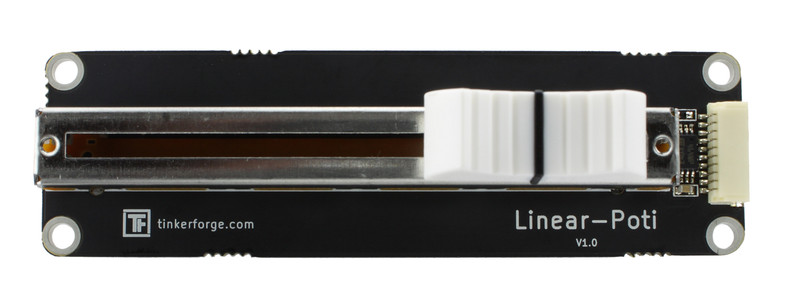

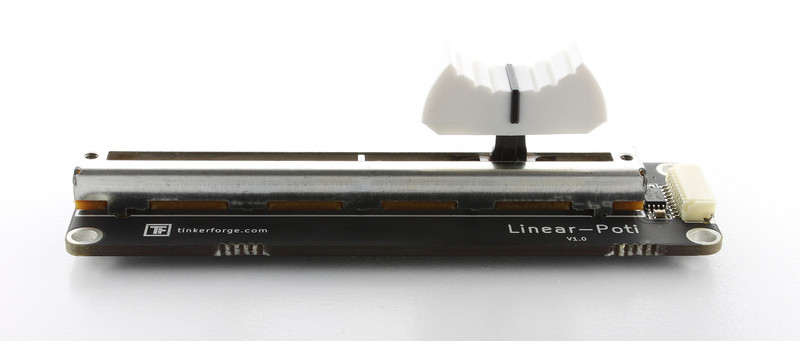

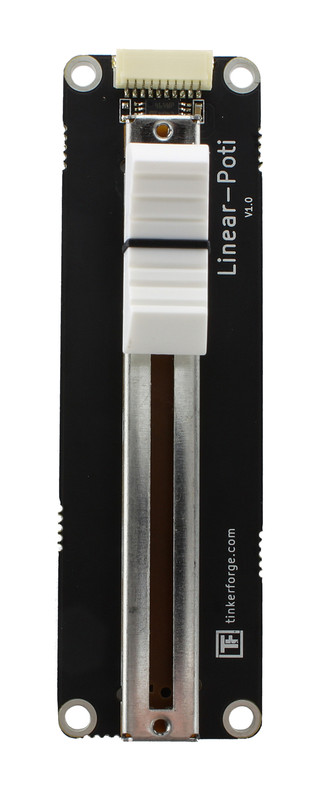

Das Linear Poti Bricklet ist mit einem Linear-Potentiometer ("Fader", "Slider") ausgestattet. Brick können die Position des Sliders auslesen. Zusätzlich können Events konfiguriert werden die bei einer definierten Position des Sliders ausgelöst werden.

Dieses Bricklet kann für Steuerungsaufgaben genutzt werden, wie z.B. das Einstellen der Lautstärke eines Mediaplayers.

Technische Spezifikation¶

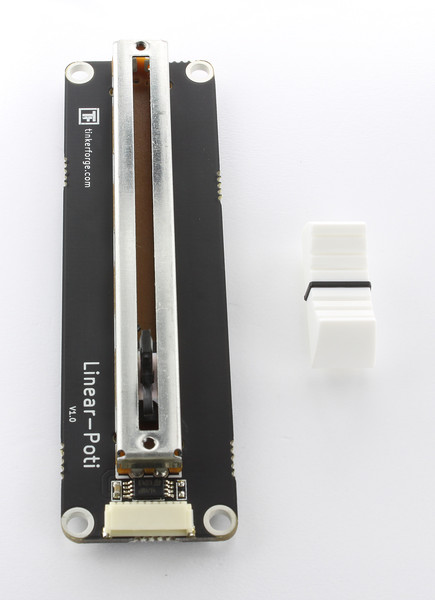

* ohne Knopf

Ressourcen¶

• Schaltplan (Download)

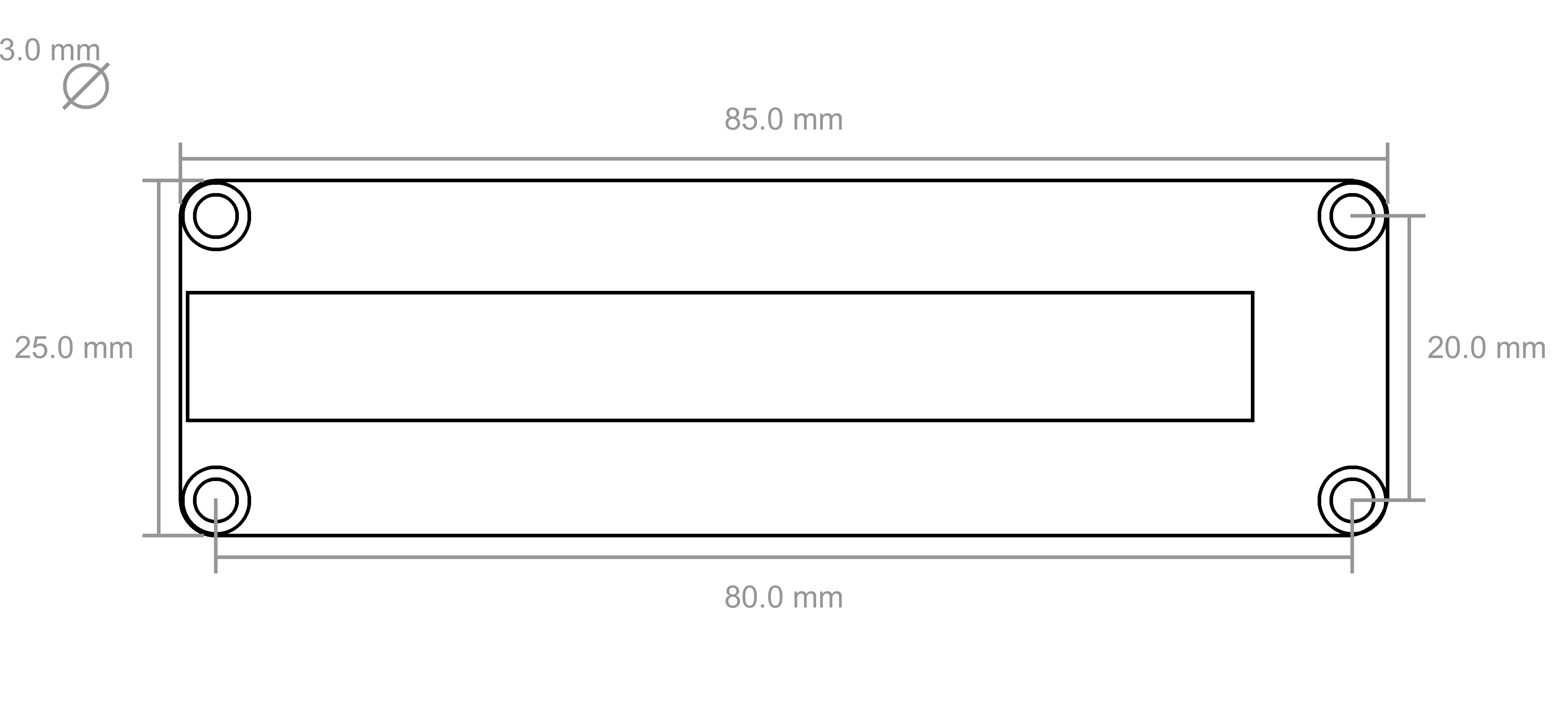

• Umriss und Bohrplan (Download)

• Quelltexte und Platinenlayout (Download)

Erster Test¶

Um ein Linear Poti Bricklet testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

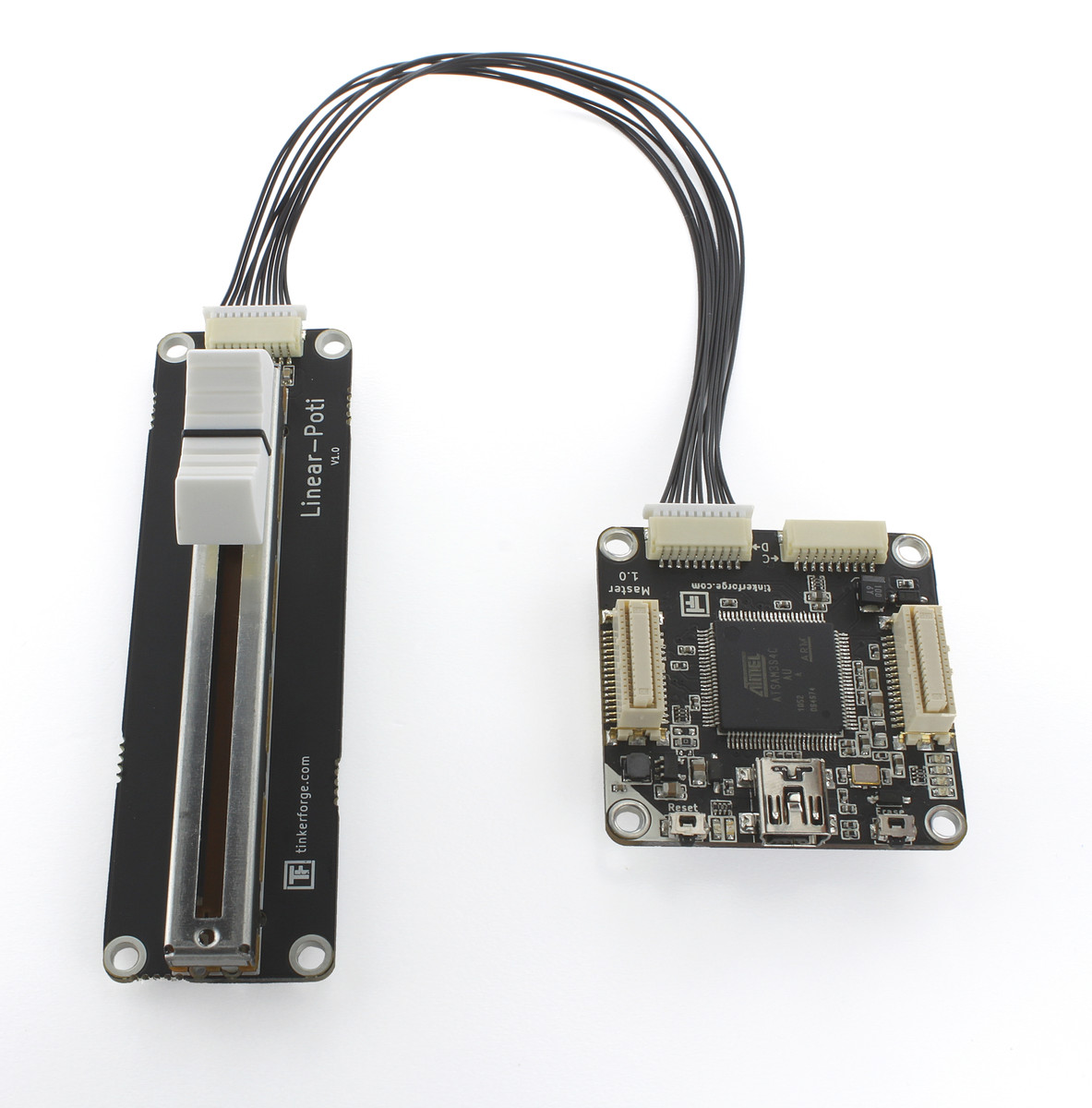

Als nächstes muss das Linear Poti Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden (siehe folgendes Bild).

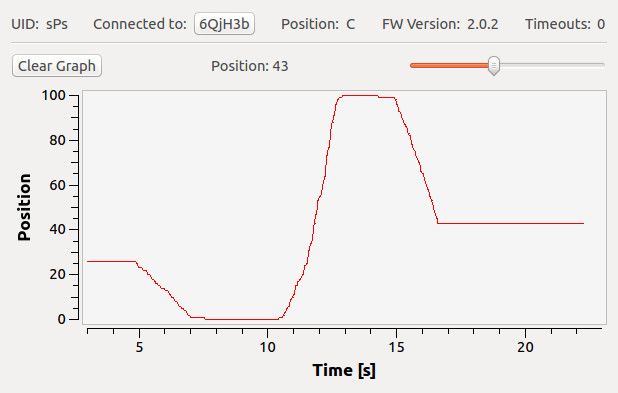

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Linear Poti Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert sollte der Tab wie im folgenden Bild aussehen.

Der Graph ist durch hoch und runter bewegen des Sliders entstanden.

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Linear Poti Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse¶

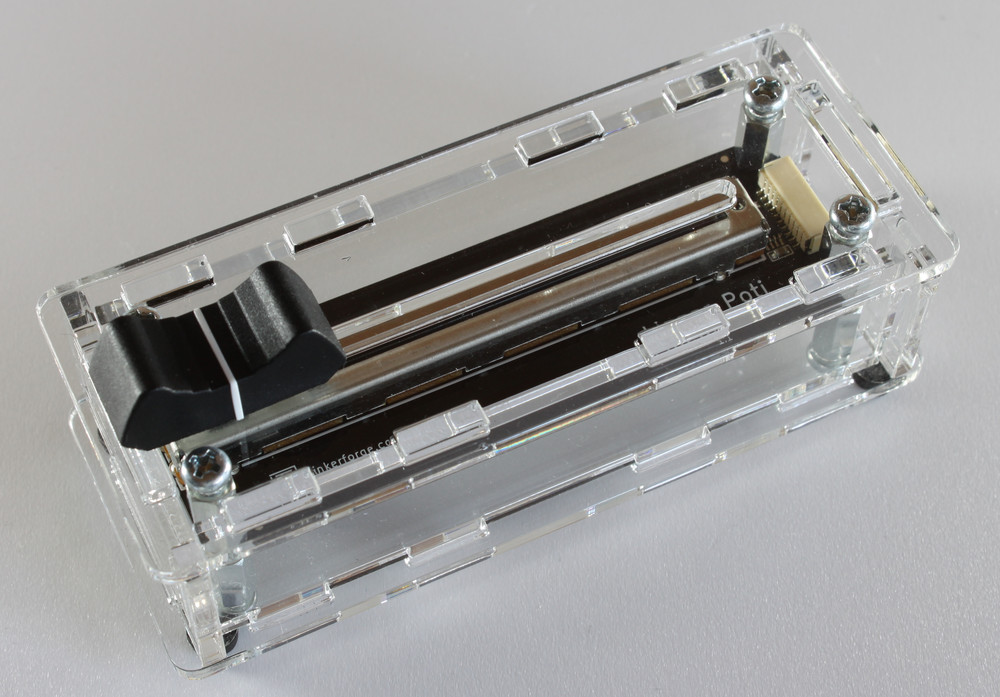

Ein laser-geschnittenes Gehäuse für das Linear Poti Bricklet ist verfügbar.

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

• Schraube Abstandshalter an das Bricklet,

• schraube Unterteil an untere Abstandshalter,

• baue Seitenteile auf,

• stecke zusammengebaute Seitenteile in Unterteil und

• schraube Oberteil auf obere Abstandshalter.

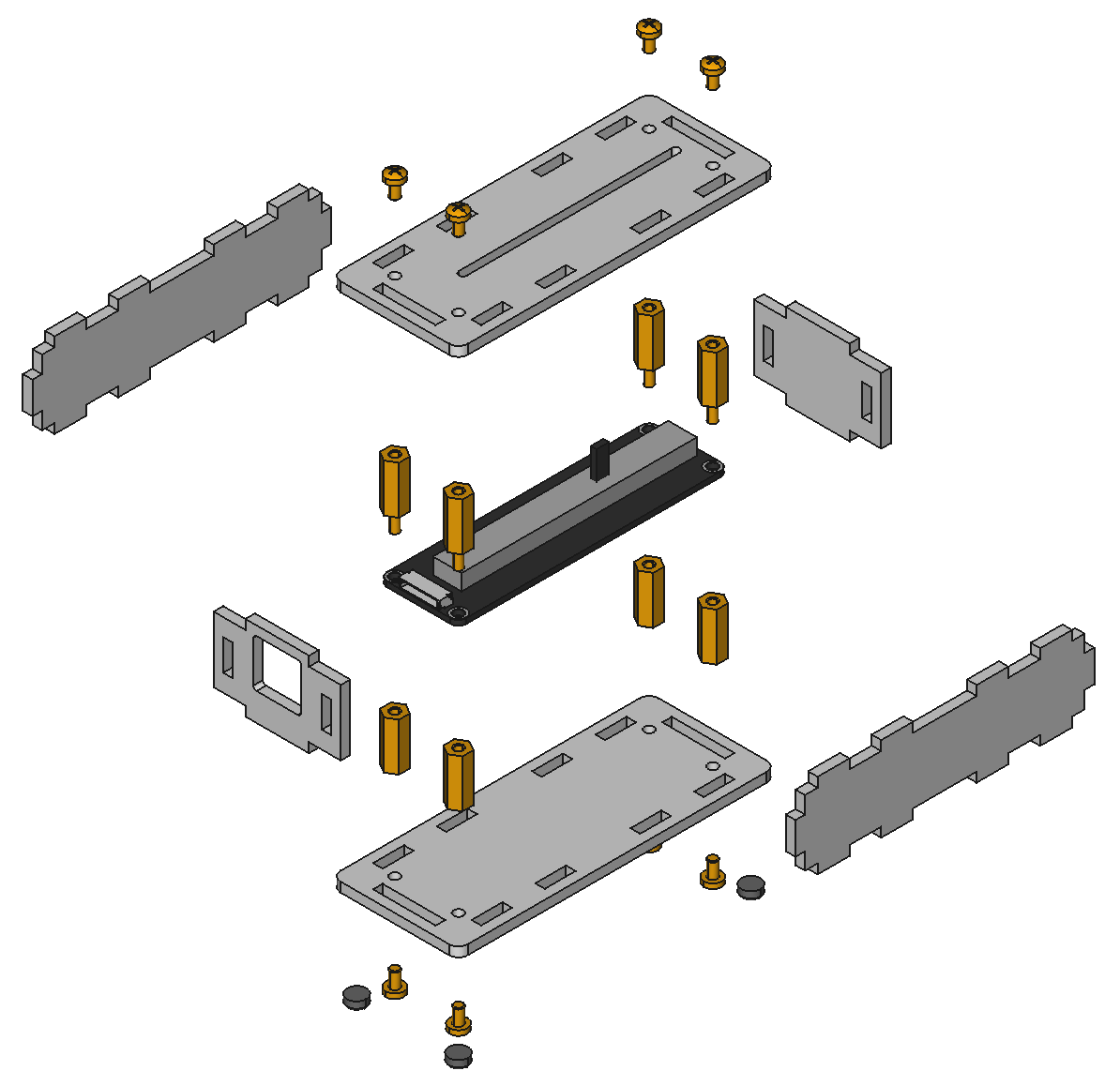

Im Folgenden befindet sich eine Explosionszeichnung des Linear Poti Bricklet Gehäuses:

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle¶

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.
