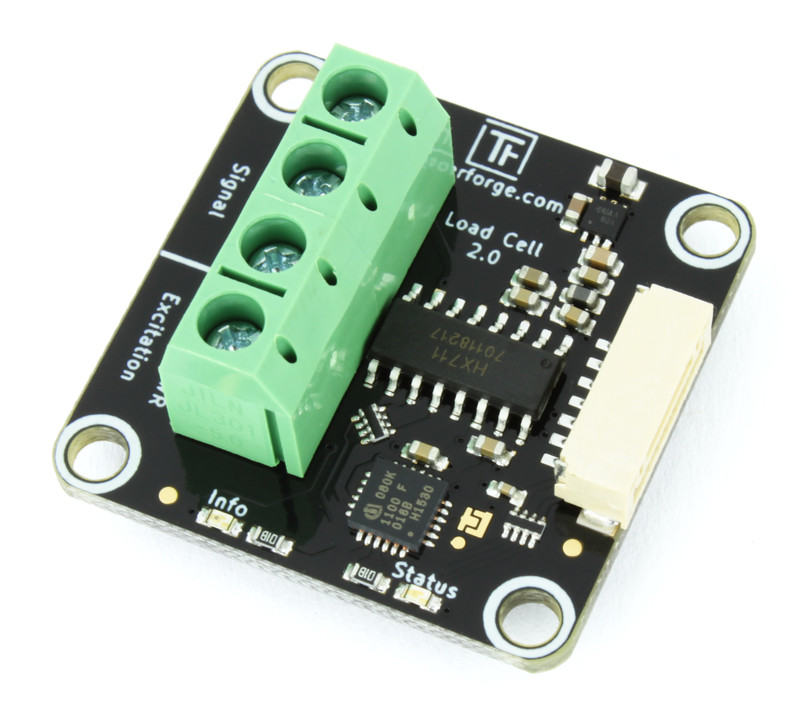

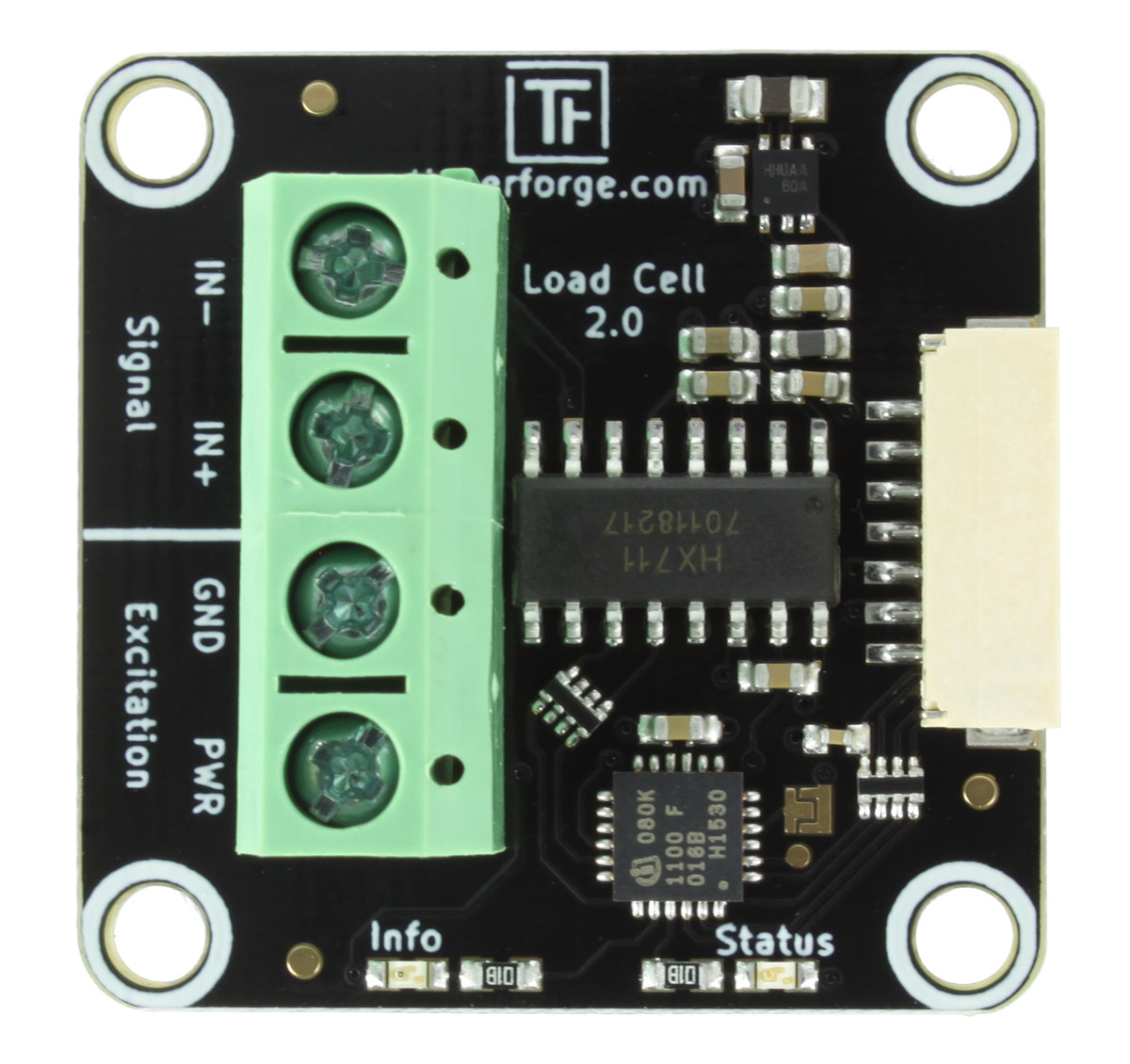

Load Cell Bricklet 2.0

Features

  • Misst die Ausgabe von Wägezelle
  • 24Bit A/D-Wandler für hohe Auflösung
  • Bis zu 80 Gewichts-Messungen pro Sekunde

Beschreibung

Mit dem Load Cell Bricklet 2.0 können Bricks Wägezellen auslesen. Für die Kalibrierung der Wägezelle wird nur ein einziges bekanntes Gewicht benötigt. Es ist möglich Gewichtsunterschiede von wenigen Gramm zwischen Objekten zu bestimmen die selbst viele Kilogramm wiegen.

Im Shop sind Wägezellen für verschiedene Maximalgewichte verfügbar:

Auf dem Bricklet befindet sich eine LED die mittels API ein- und ausgeschaltet werden kann, um z.B. anzuzeigen, dass das gemessene Gewicht in einem bestimmten Bereich liegt.

Das Bricklet verfügt über keine galvanische Trennung zum Tinkerforge System. Das heißt es gibt eine direkte elektrische Verbindung zwischen den Anschlussklemmen des Bricklets und dem restlichen System. Sollte dies in der jeweiligen Anwendung zu ungewollten Verbindungen, Masseschleifen oder Kurzschlüssen führen, so ist der Einsatz zusammen mit einem Isolator Bricklet ratsam.

Technische Spezifikation

Eigenschaft Wert
Sensor HX711
Stromverbrauch 54mW (10,8mA bei 5V)

Auflösung 24Bit

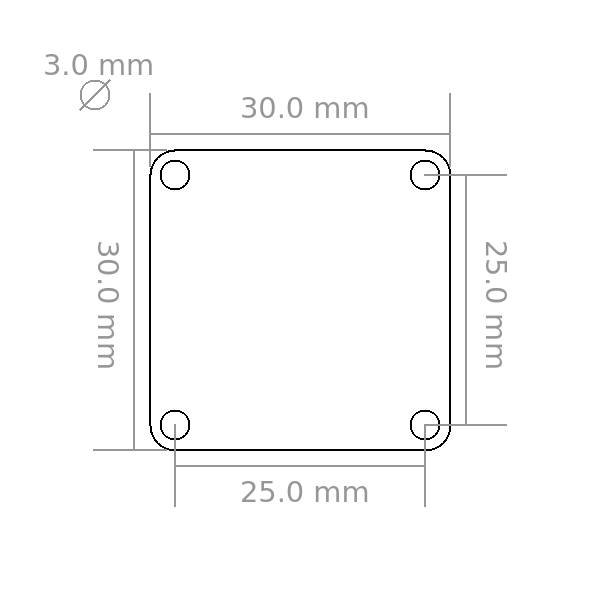

Abmessungen (B x T x H) 30 x 30 x 14mm (1,18 x 1,18 x 0,55")
Gewicht 7,3g

Ressourcen

Anschlussmöglichkeiten

Das Load Cell Bricklet 2.0 hat vier Anschlussklemmen. Die PWR und GND Anschlussklemmen sind für die Excitation-Spannung und die IN+ und IN- Anschlussklemmen sind für die Signalmessung.

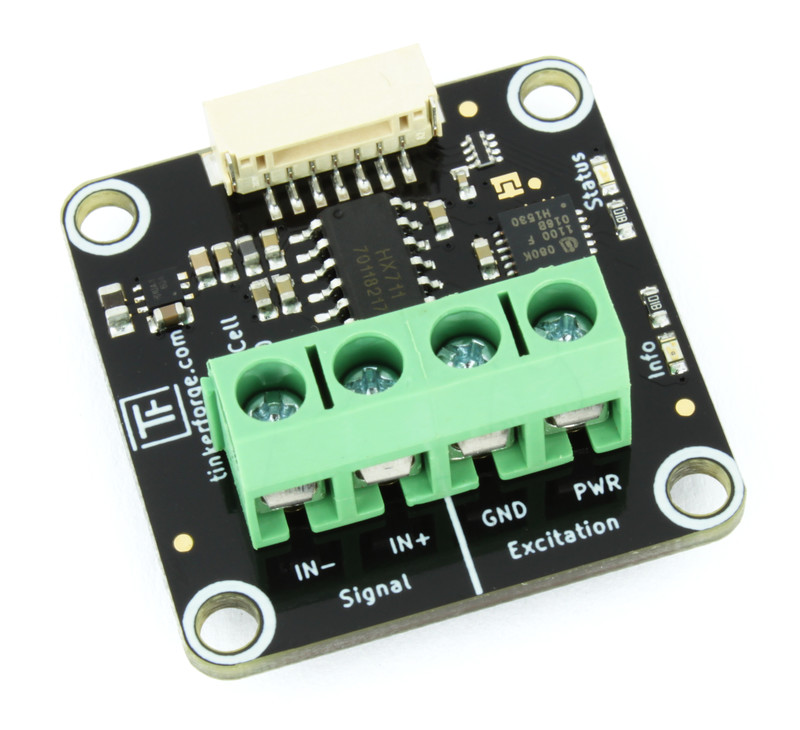

Load Cell Bricklet 2.0 Anschlussklemmen

Eine typische Wägezelle hat vier oder fünf Drähte. In der Spezifikation der Wägezelle sollte die Belegung der Drähte dokumentiert sein. Schließe die Wägezelle entsprechend der folgenden Tabelle an.

Anschluss Anschlussklemme Mögliche Drahtfarben
Excitation + PWR rot
Excitation - GND schwarz, gelb
Signal + IN+ grün, blau
Signal - IN- weiss

Erster Test

Um ein Load Cell Bricklet 2.0 testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Load Cell Bricklet 2.0 mittels eines Bricklet Kabels mit einem Brick verbunden werden. Als nächstes muss eine Wägezelle angeschlossen und kalibriert werden.

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Load Cell Bricklet 2.0" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert wird das gemessene Gewicht in Gramm angezeigt. Der Graph gibt den zeitlichen Verlauf des Gewichts wieder.

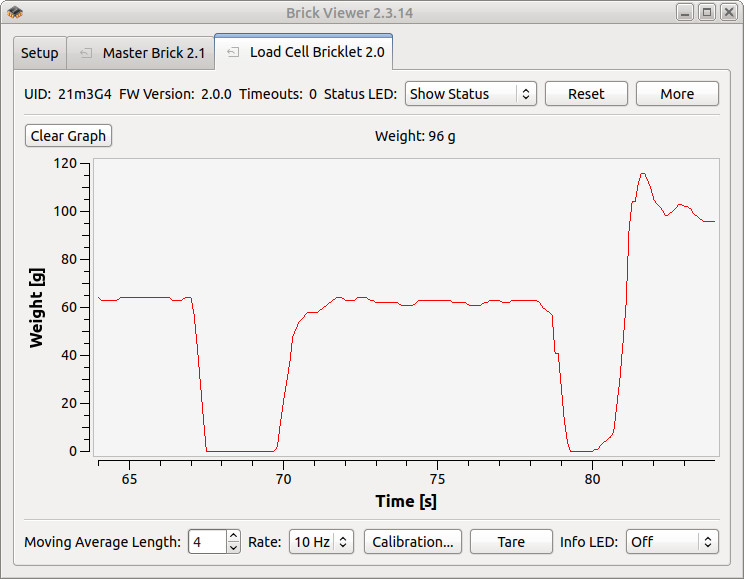

Load Cell Bricklet 2.0 im Brick Viewer

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Load Cell Bricklet 2.0 und Beispiele in verschiedenen Programmiersprachen auf.

Kalibrierung

Das Load Cell Bricklet 2.0 muss für die angeschlossenen Wägezelle und den aktuellen Aufbau kalibriert werden.

Load Cell Bricklet Kalibrierung im Brick Viewer

Schließe eine Wägezelle, wie oben beschrieben, an das Load Cell Bricklet 2.0 an. Starte dann Brick Viewer und klicke den "Calibration" Knopf im "Load Cell Bricklet 2.0" Tab. Klicke dann ohne Gewicht auf der Wägezelle den "Calibrate Zero" Knopf. Belaste dann die Wägezelle mit einem bekannten Gewicht, gib das Gewicht in Gramm als "Current Weight" ein und klicke den "Calibrate Weight" Knopf.

Das Load Cell Bricklet 2.0 ist nun für die angeschlossenen Wägezelle und den aktuellen Aufbau kalibriert.

Waagenkit

Das Waagenkit setzt sich aus MakerBeam, einer 1kg Wägezelle, sowie laser-geschnittenen Plastikteilen zusammen. Es ist im Tinkerforge Shop verfügbar. Die Anleitung kann allerdings auch als Quelle dienen um eine grundsätzliche Idee zu bekommen wie der mechanischen Aufbau von Waagen mit einer Wägezelle aussieht.

Load Cell Bricklet mit Master Brick und Waagenkit
  • Der Aufbau des Waagenkits ist sehr einfach. Starte mit dem entfernen der Schutzfolie von den Plastikteilen (die Schutzfolie befindet sich auf beiden Seiten).
  • Schraube die 60mm MakerBeam und die Wägezelle auf das obere Plastikteil. Stelle sicher, dass der Pfeil auf der Wägezelle auf der Seite des Plastikteils ist und vom Plastikteil wegzeigt.
Waagenkit Teil 0 Waagenkit Teil 1
  • Schraube die 100mm MakerBeam und die Wägezelle an das untere Plastikteil.
Waagenkit Teil 2 Waagenkit Teil 3 Waagenkit Teil 4
  • Nutze das doppelseitige Klebeband um die runde Platte an den 60mm MakerBeam zu befestigen.
Waagenkit Teil 5 Waagenkit Teil 6
  • Die mechanische Konstruktion ist fertig! Nun kann das Load Cell Bricklet noch wie im, Anschlussmöglichkeiten-Abschnitt angeschlossen werden.
Zusammengebaute Waage

Gehäuse

Ein laser-geschnittenes Gehäuse für das Load Cell Bricklet 2.0 ist verfügbar.

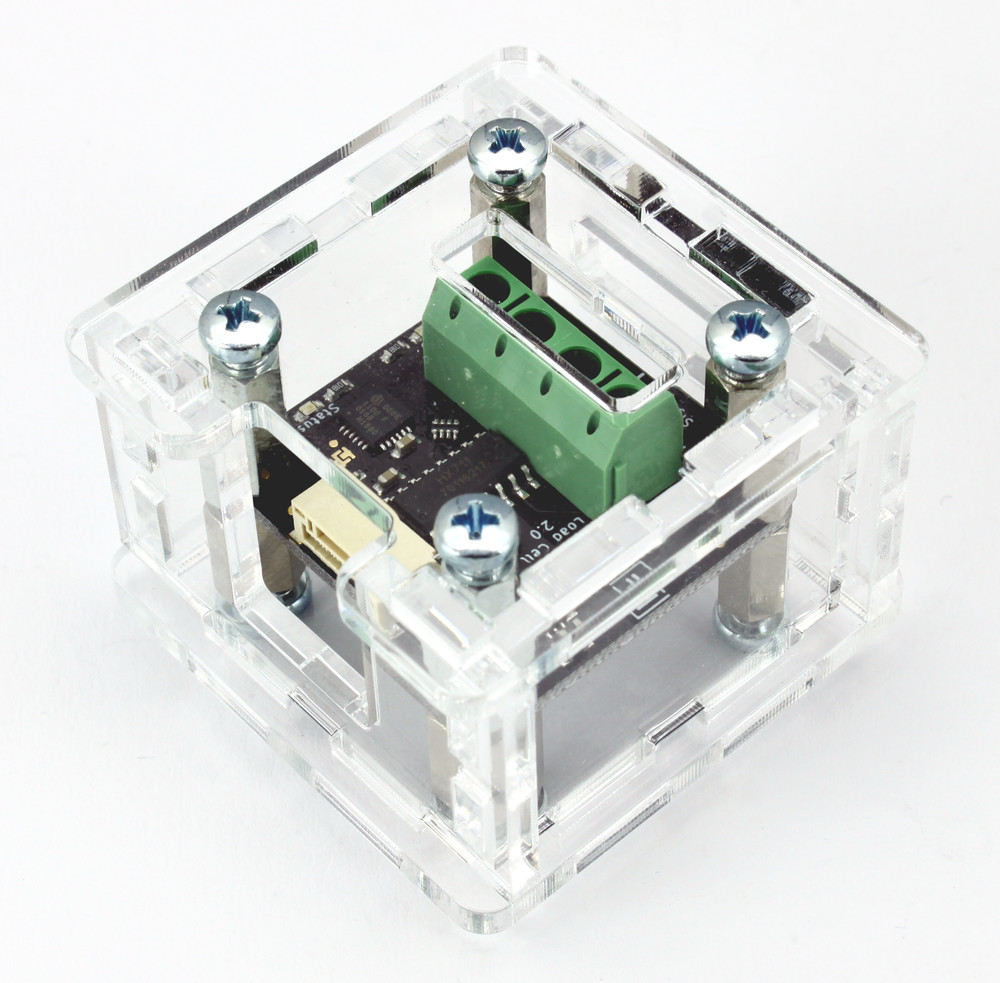

Gehäuse für Load Cell Bricklet

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

  • Schraube Abstandshalter an das Bricklet,
  • schraube Unterteil an untere Abstandshalter,
  • baue Seitenteile auf,
  • stecke zusammengebaute Seitenteile in Unterteil und
  • schraube Oberteil auf obere Abstandshalter.

Im Folgenden befindet sich eine Explosionszeichnung des Load Cell Bricklet Gehäuses:

Explosionszeichnung für Load Cell Bricklet

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.

Sprache API Beispiele Installation
C/C++ API Beispiele Installation
C/C++ für Mikrocontroller API Beispiele Installation
C# API Beispiele Installation
Delphi/Lazarus API Beispiele Installation
Go API Beispiele Installation
Java API Beispiele Installation
JavaScript API Beispiele Installation
LabVIEW API Beispiele Installation
Mathematica API Beispiele Installation
MATLAB/Octave API Beispiele Installation
MQTT API Beispiele Installation
openHAB API Beispiele Installation
Perl API Beispiele Installation
PHP API Beispiele Installation
Python API Beispiele Installation
Ruby API Beispiele Installation
Rust API Beispiele Installation
Shell API Beispiele Installation
Visual Basic .NET API Beispiele Installation
TCP/IP API
Modbus API
