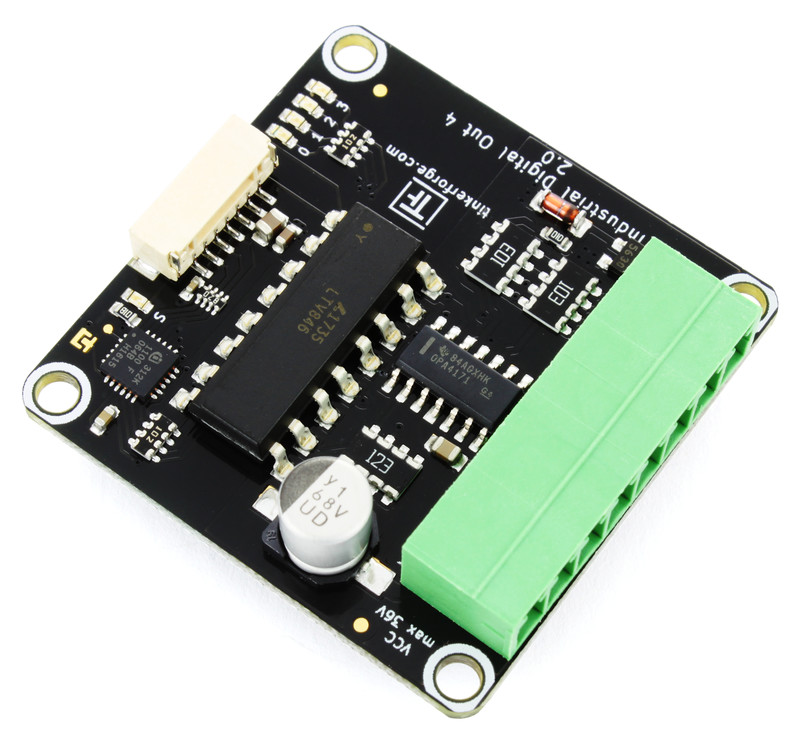

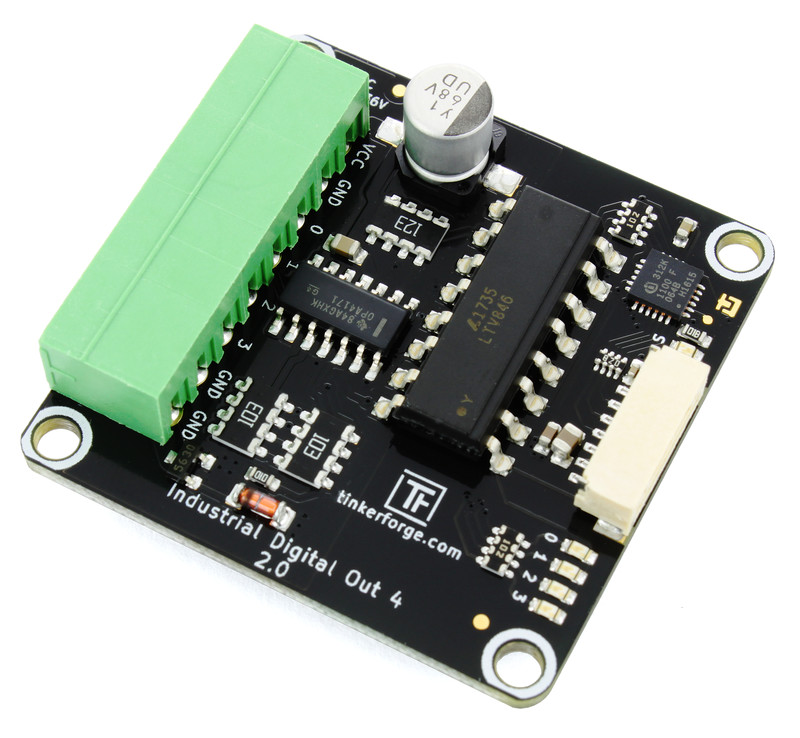

Industrial Digital Out 4 Bricklet 2.0¶

Features¶

• 4 digitale Ausgänge

• Ausgangsspannung bis zu 36V

• Galvanisch getrennt

• Eine Status-LED pro Kanal

• PWM-Ausgabe mit einer Frequenz bis zu 40kHz

Beschreibung¶

Das Industrial Digital Out 4 Bricklet 2.0 kann benutzt werden um Bricks mit vier digitalen Ausgänge zu erweitern. Die Ausgangsspannung kann bis zu 36 Volt betragen. Die galvanische Trennung der Ausgänge erlaubt eine Benutzung ohne direkte elektrische Verbindung, so dass Masseschleifen vermieden werden können und eine zusätzliche Sicherheit gewährleistet wird.

Typische Anwendungen lassen sich in der Steuerung von industriellen Produkten, wie z.B. SPS oder Frequenzumrichter, finden. Darüber hinaus ist eine Nutzung in Bereichen, bei denen verschiedene Massepotentiale nicht verbunden werden dürfen sinnvoll.

Technische Spezifikation¶

Ressourcen¶

• Schaltplan (Download)

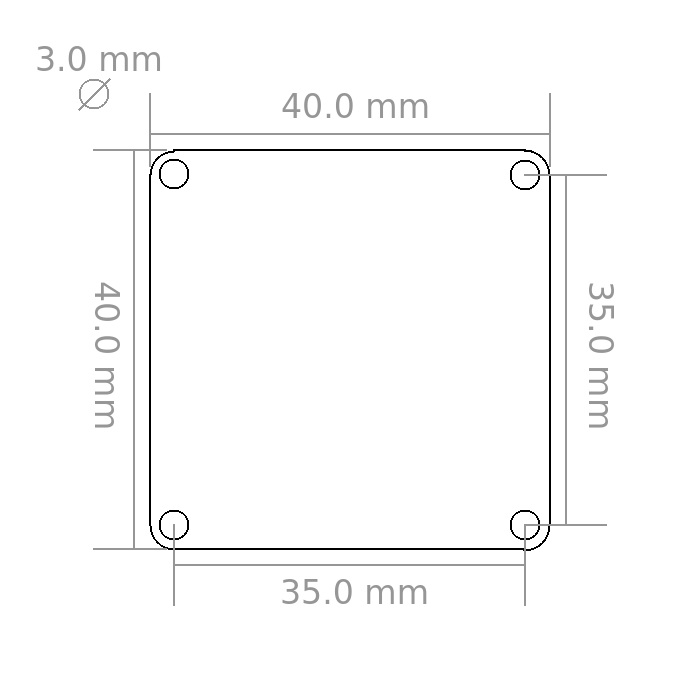

• Umriss und Bohrplan (Download)

• Quelltexte und Platinenlayout (Download)

• 3D Modell (Online ansehen | Download: STEP, FreeCAD)

Anschlussmöglichkeit¶

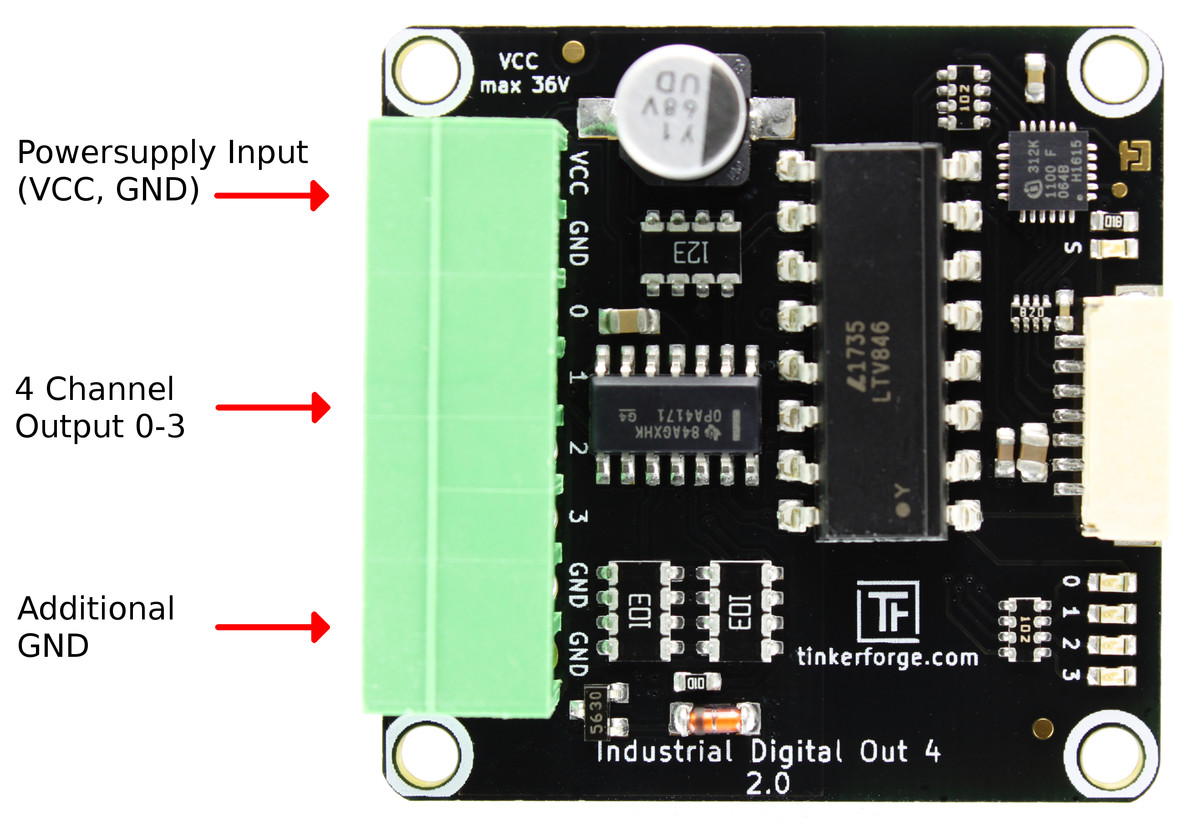

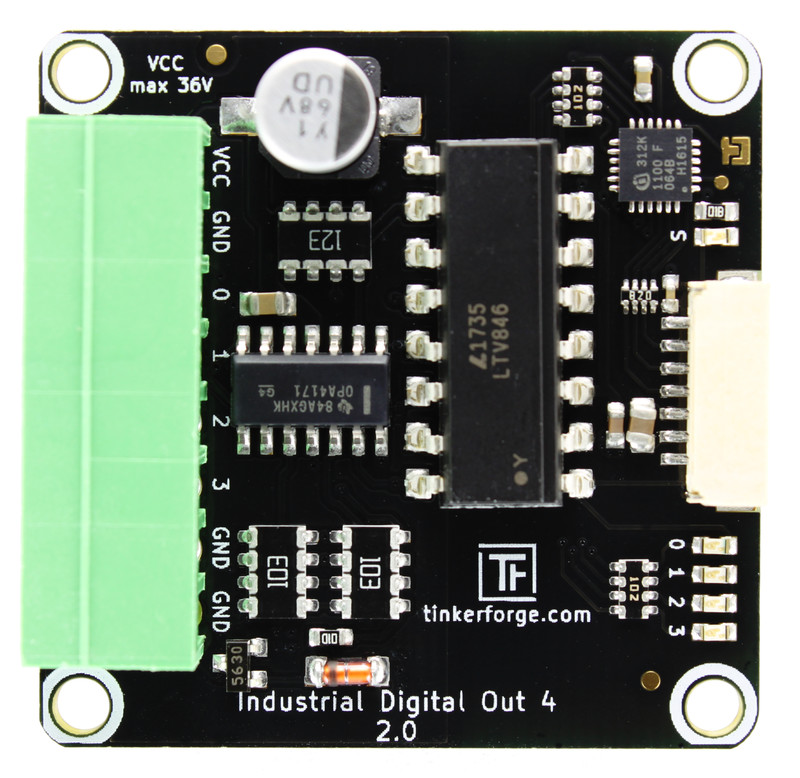

Das Industrial Digital Out 4 Bricklet 2.0 besitzt eine 8 Pol Anschlussklemme. Das folgende Bild stellt die Anschlussmöglichkeiten dar:

Kanal Status LEDs¶

Das Bricklet verfügt über eine Standard-Status-LED und vier weitere LEDs (jeweils eine für jeden Ausgang).

Standardmäßig zeigen die Status-LEDs den jeweiligen Zustand des Eingangs an. Die Funktion der LEDs kann auch per API geändert werden.

Erster Test¶

Um ein Industrial Digital Out 4 Bricklet 2.0 testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Industrial Digital Out 4 Bricklet 2.0 mittels eines Bricklet Kabels mit einem Brick verbunden werden. Verbinde zusätzlich eine Spannungsquelle mit dem Bricklet um es zu Versorgen und eine Last. Für diesen Test schließen wir eine Batterie und eine LED an (siehe nachfolgendes Bild).

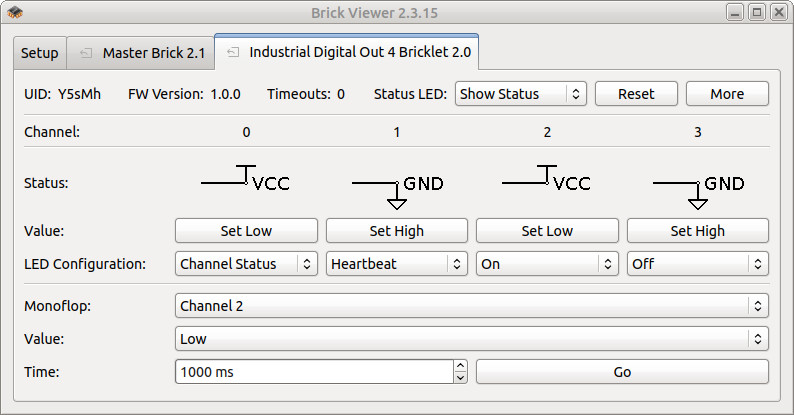

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Industrial Digital Out 4 Bricklet 2.0" auftauchen. Wähle diesen Tab aus.

Anschließend sollte die LED über den Brick Viewer geschaltet werden können.

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Industrial Digital Out 4 Bricklet 2.0 und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse¶

Ein laser-geschnittenes Gehäuse für das Industrial Digital Out 4 Bricklet 2.0 ist verfügbar.

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

• Schraube Abstandshalter an das Bricklet,

• schraube Unterteil an untere Abstandshalter,

• baue Seitenteile auf,

• stecke zusammengebaute Seitenteile in Unterteil und

• schraube Oberteil auf obere Abstandshalter.

Im Folgenden befindet sich eine Explosionszeichnung des Industrial Digital Out 4 Bricklet 2.0 Gehäuses:

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle¶

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.
