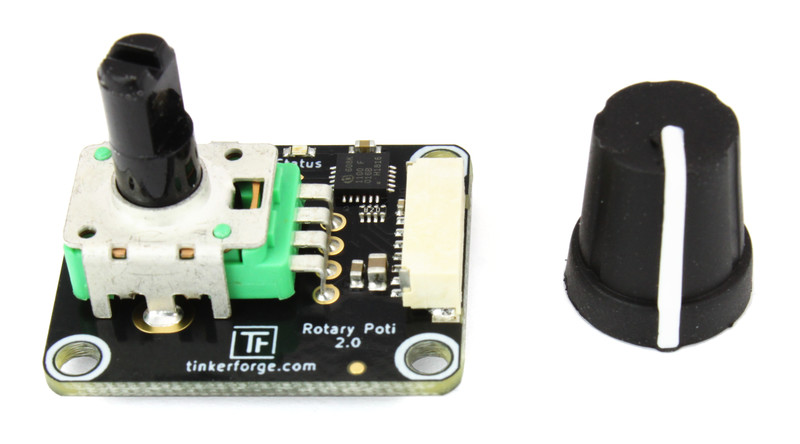

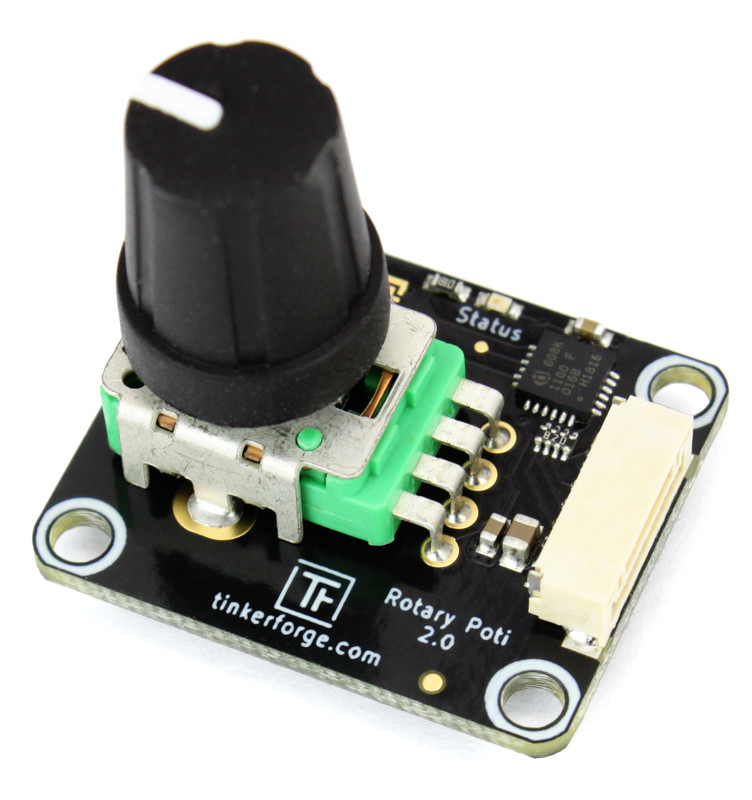

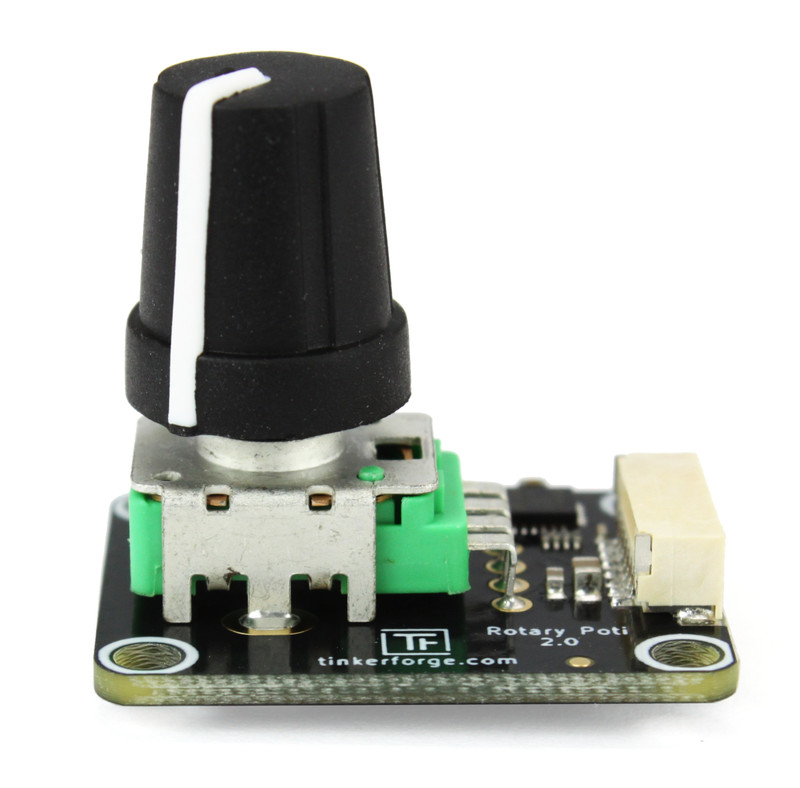

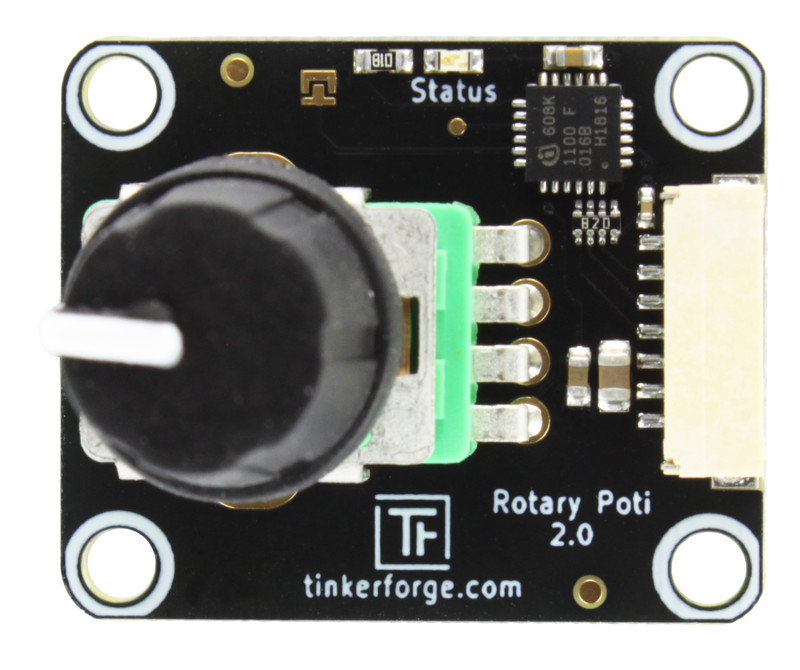

Rotary Poti Bricklet 2.0

Features

  • 300° Dreh-Potentiometer
  • Ausgabe der Position von -150° bis 150° in 1° Schritten

Beschreibung

Das Rotary Poti Bricklet ist mit einem Dreh-Potentiometer ausgestattet, dessen Position über einen Brick ausgelesen werden kann. Zusätzlich können Events konfiguriert werden, die ausgelöst werden, wenn eine spezifizierte Position erreicht wird.

Dieses Bricklet kann für Steueraufgaben benutzt werden, wie z.B. das Steuern einer Lautstärke.

Das Rotary Poti Bricklet 2.0 hat einen 7 Pol Bricklet Stecker und wird mit einem 7p-10p Bricklet Kabel mit einem Brick verbunden.

Technische Spezifikation

Eigenschaft Wert
Dreh-Potentiometer 1 Umdrehung, 300°
Stromverbrauch 40mW (8mA bei 5V)

Position -150° bis 150° (links nach rechts) in 1° Schritten

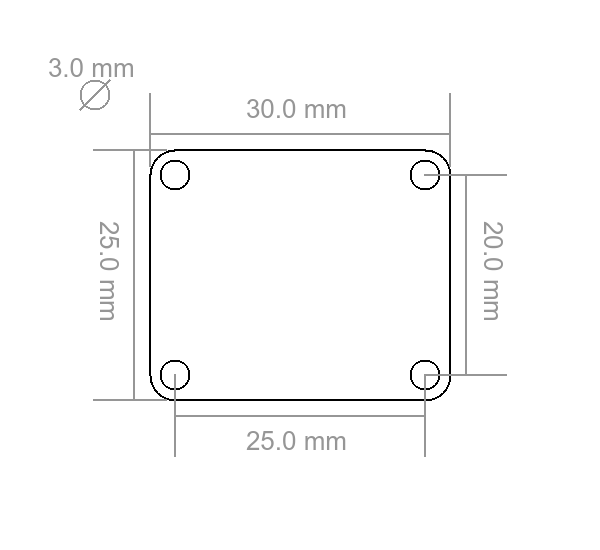

Abmessungen (B x T x H) 30 x 25 x 23mm (1,18 x 0,98 x 0,9")*
Gewicht 7g

Ressourcen

Erster Test

Um ein Rotary Poti Bricklet 2.0 testen zu können müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Rotary Poti Bricklet 2.0 mittels eines Bricklet Kabels mit einem Brick verbunden werden.

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Rotary Poti Bricklet 2.0" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert sollte der Tab wie im folgenden Bild aussehen.

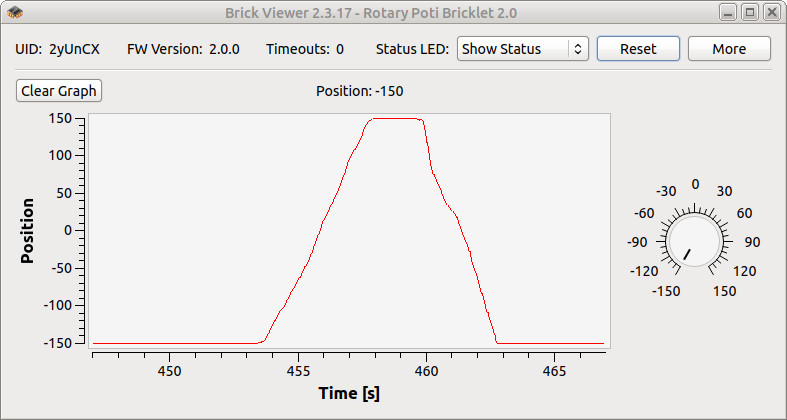

Rotary Poti Bricklet 2.0 in Brick Viewer

Der Graph ist durch Drehen des Knopfes von links nach rechts und zurück entstanden.

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Rotary Poti Bricklet 2.0 und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse

Ein laser-geschnittenes Gehäuse für das Rotary Poti Bricklet 2.0 ist verfügbar.

Gehäuse für Rotary Poti Bricklet 2.0

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

  • Schraube Abstandshalter an das Bricklet,
  • schraube Unterteil an untere Abstandshalter,
  • baue Seitenteile auf,
  • stecke zusammengebaute Seitenteile in Unterteil und
  • schraube Oberteil auf obere Abstandshalter.

Im Folgenden befindet sich eine Explosionszeichnung des Rotary Poti Bricklet 2.0 Gehäuses:

Explosionszeichnung für Rotary Poti Bricklet 2.0

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.

Sprache API Beispiele Installation
C/C++ API Beispiele Installation
C# API Beispiele Installation
Delphi/Lazarus API Beispiele Installation
Go API Beispiele Installation
Java API Beispiele Installation
JavaScript API Beispiele Installation
LabVIEW API Beispiele Installation
Mathematica API Beispiele Installation
MATLAB/Octave API Beispiele Installation
MQTT API Beispiele Installation
Perl API Beispiele Installation
PHP API Beispiele Installation
Python API Beispiele Installation
Ruby API Beispiele Installation
Rust API Beispiele Installation
Shell API Beispiele Installation
Visual Basic .NET API Beispiele Installation
TCP/IP API
Modbus API
