Sound Intensity Bricklet

Bemerkung

Das Sound Intensity Bricklet ist abgekündigt. Wir verkaufen noch unseren restlichen Lagerbestand. Als Ersatz wird das Sound Pressure Level Bricklet empfohlen.

Features

  • Misst Schallintensität
  • 12Bit Auflösung
  • Einsetzbar als Klatschschalter, Alarmanlagen-Sensor, u.v.m.

Beschreibung

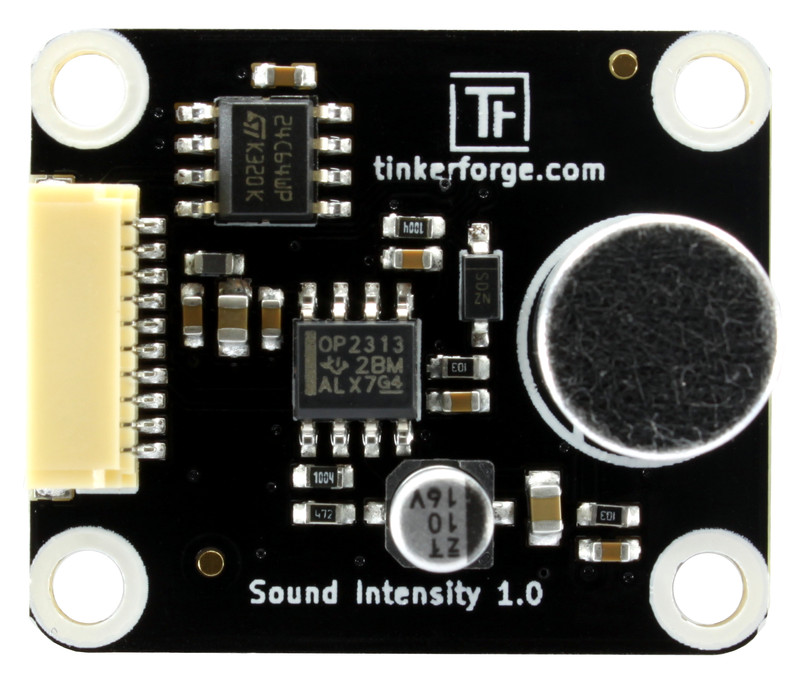

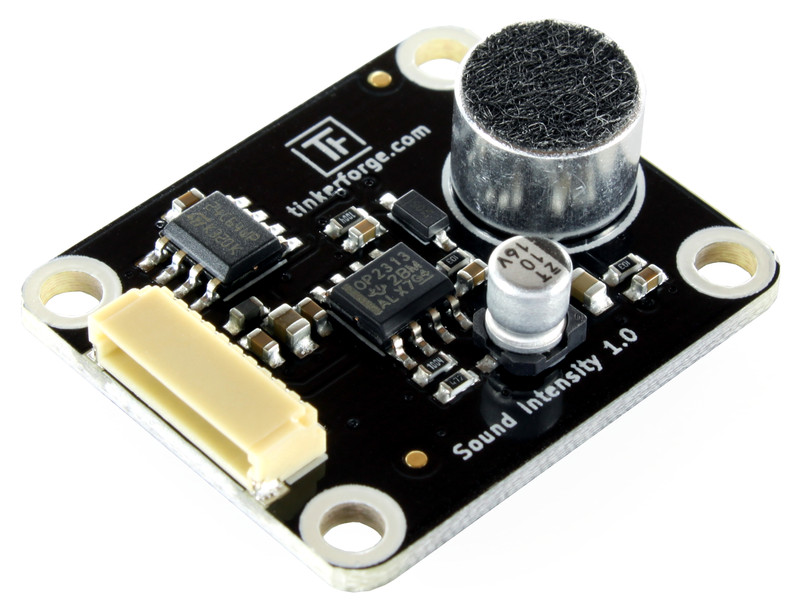

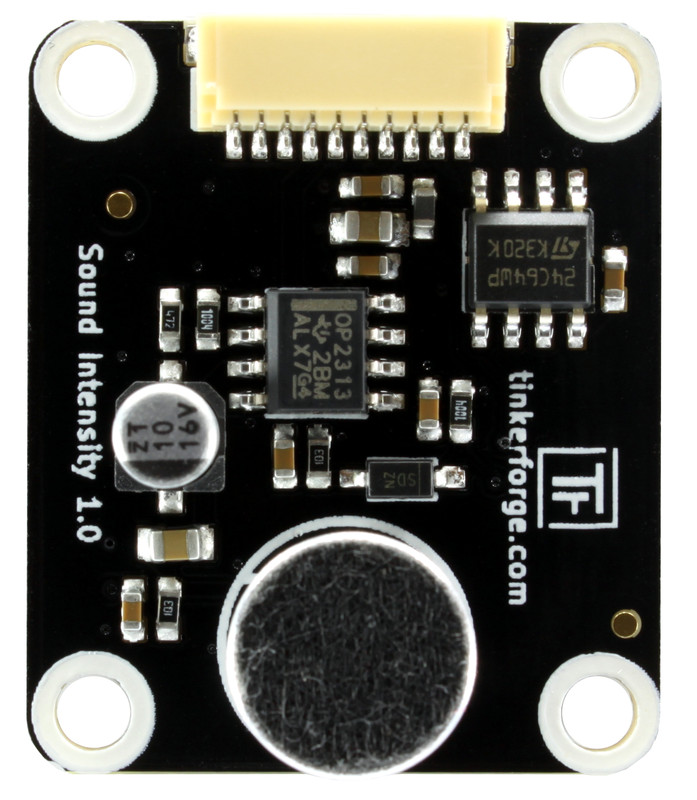

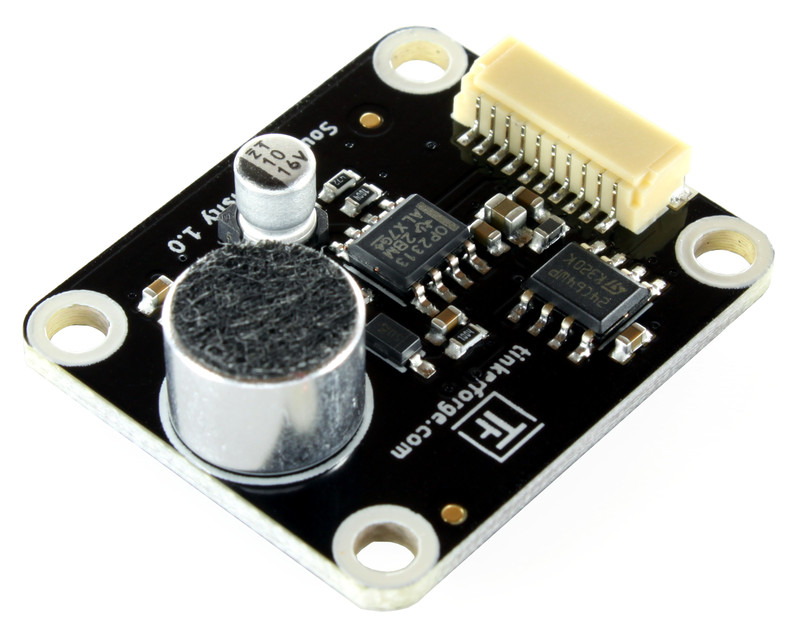

Das Sound Intensity Bricklet ist mit einer Mikrofonkapsel ausgestattet und es kann genutzt werden um die Lautstärke mit Bricks zu messen. Der zurückgegebene Wert entspricht der Hüllkurve des Signals der Mikrofonkapsel.

Es ist möglich Events zu konfigurieren die ausgelöst werden, wenn eine spezifizierte Lautstärkeschwelle überschritten wird.

Technische Spezifikation

Eigenschaft Wert
Stromverbrauch 1mA

Auflösung 12Bit

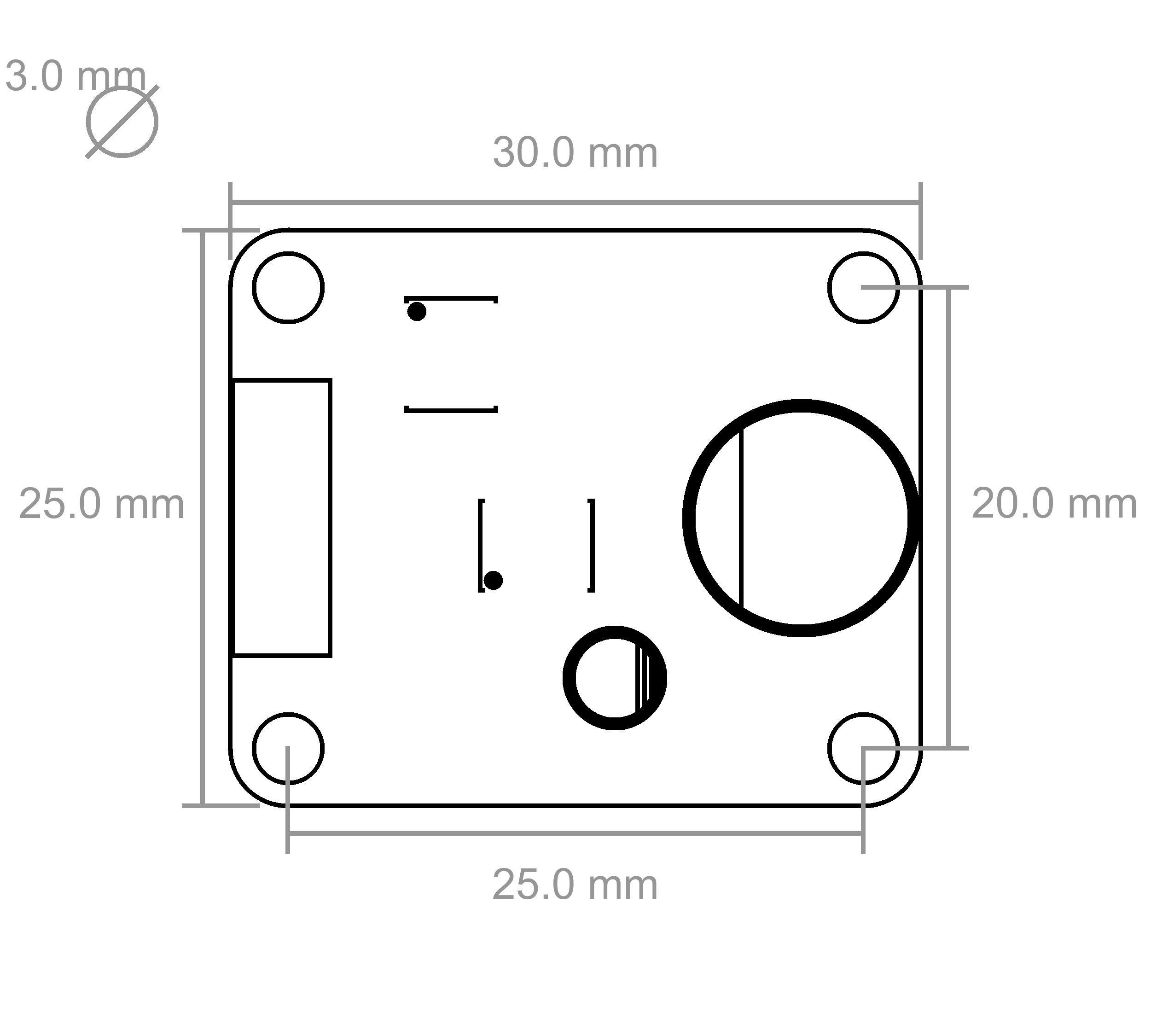

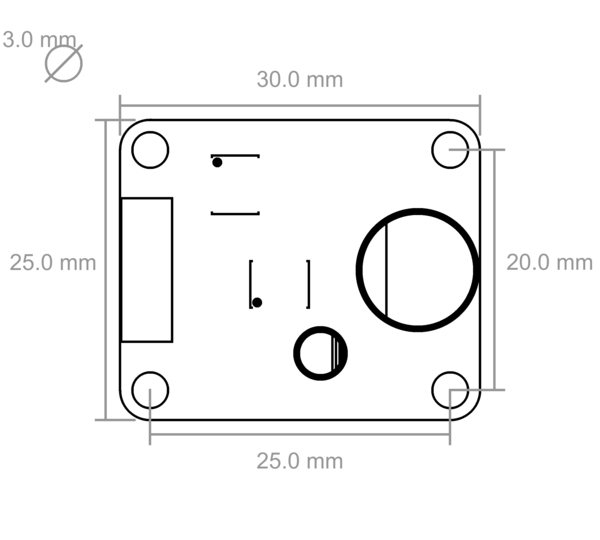

Abmessungen (B x T x H) 25 x 30 x 9mm (0,98 x 1,18 x 0,35")
Gewicht 4g

Ressourcen

Erster Test

Um ein Sound Intensity Bricklet testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Sound Intensity Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden.

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Sound Intensity Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert wird nun die aktuelle Lautstärke angezeigt.

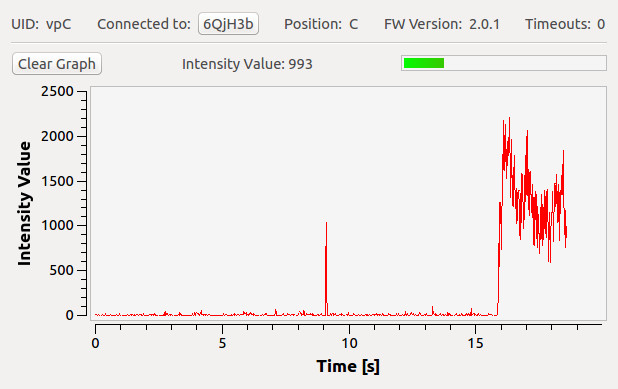

Sound Intensity Bricklet im Brick Viewer

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Sound Intensity Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse

Ein laser-geschnittenes Gehäuse für das Sound Intensity Bricklet ist verfügbar.

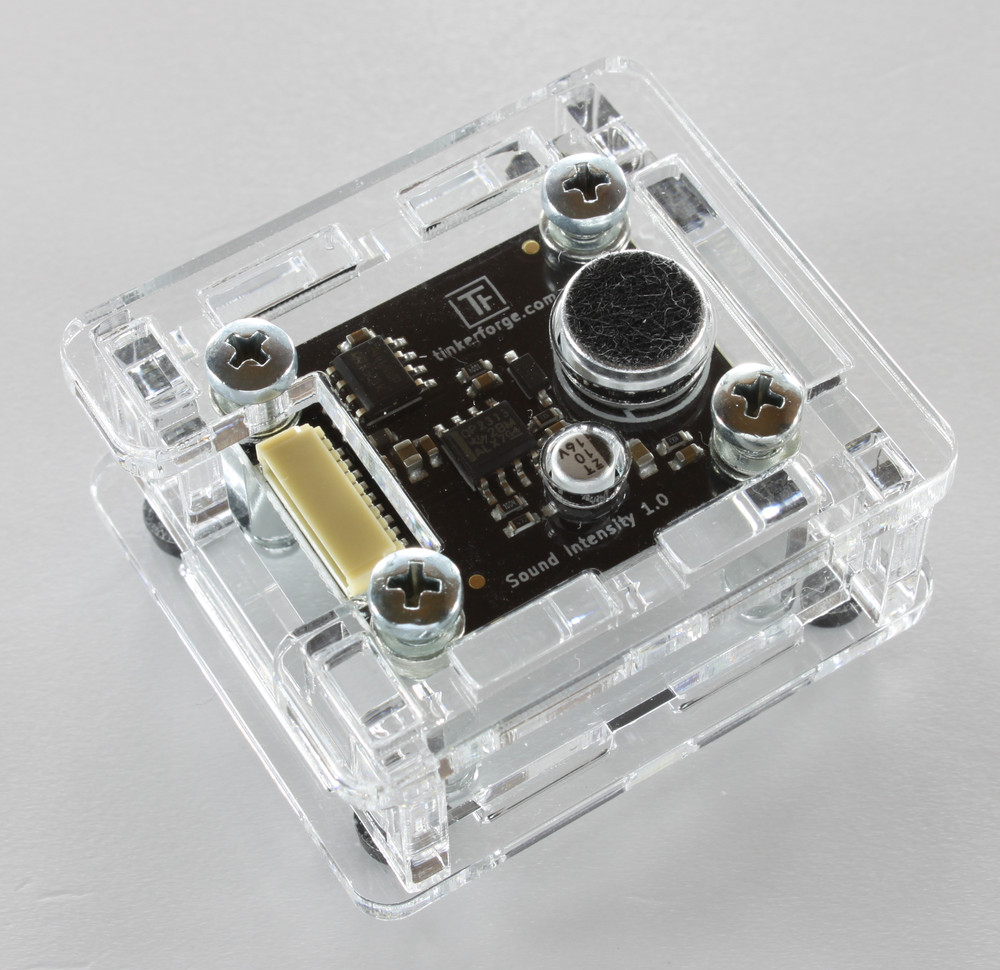

Gehäuse für Sound Intensity Bricklet

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

  • Schraube Bricklet an Oberteil mit Abstandshalter von unten und den langen Schrauben von oben,
  • baue Seitenteile auf,
  • stecke zusammengebaute Seitenteile in Oberteil und
  • schraube Unterteil auf unteren Abstandshalter.

Im folgenden befindet sich eine Explosionszeichnung des Sound Intensity Bricklet-Gehäuse:

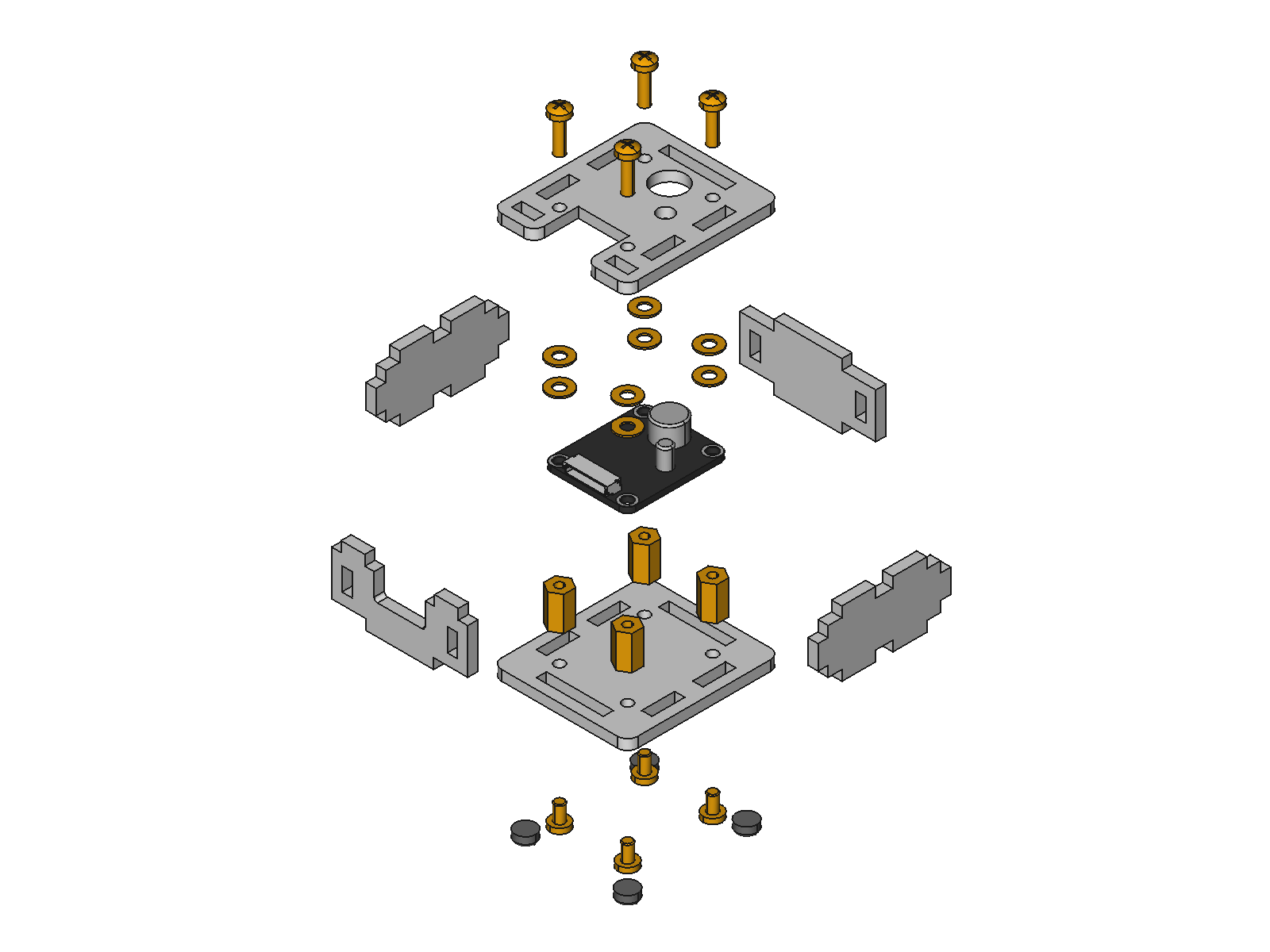

Explosionszeichnung für Sound Intensity Bricklet

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.

Sprache API Beispiele Installation
C/C++ API Beispiele Installation
C# API Beispiele Installation
Delphi/Lazarus API Beispiele Installation
Go API Beispiele Installation
Java API Beispiele Installation
JavaScript API Beispiele Installation
LabVIEW API Beispiele Installation
Mathematica API Beispiele Installation
MATLAB/Octave API Beispiele Installation
MQTT API Beispiele Installation
openHAB API Beispiele Installation
Perl API Beispiele Installation
PHP API Beispiele Installation
Python API Beispiele Installation
Ruby API Beispiele Installation
Rust API Beispiele Installation
Shell API Beispiele Installation
Visual Basic .NET API Beispiele Installation
TCP/IP API
Modbus API
