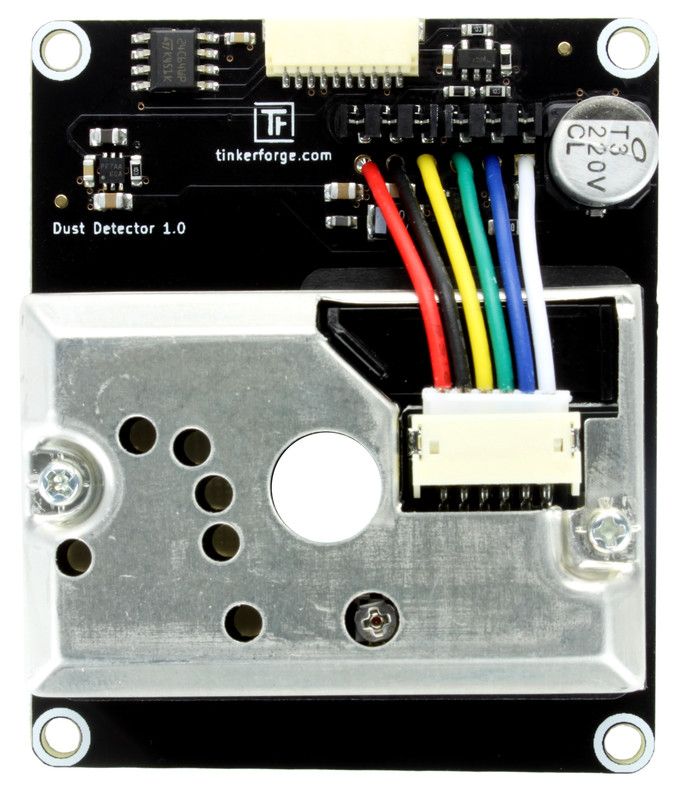

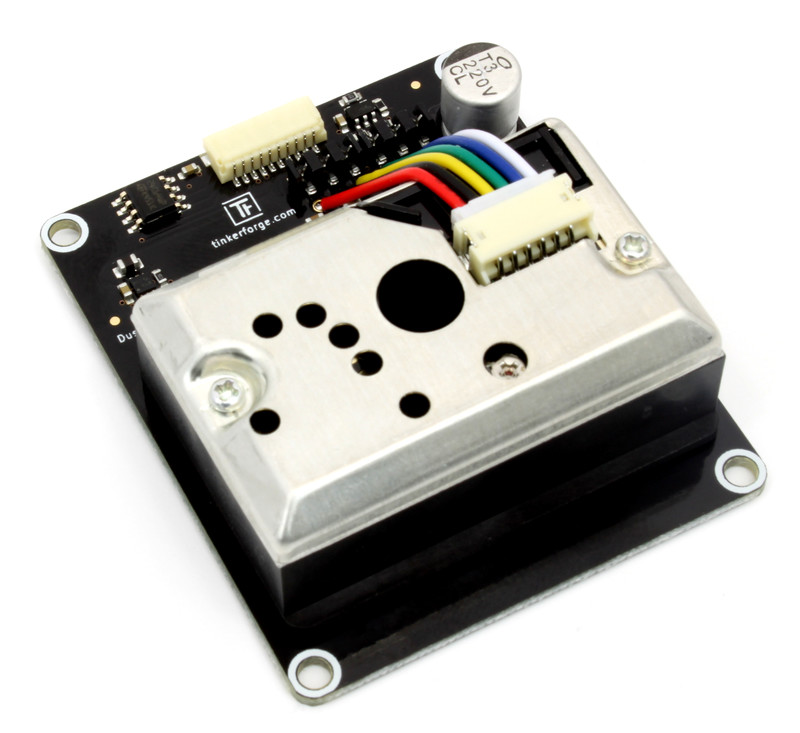

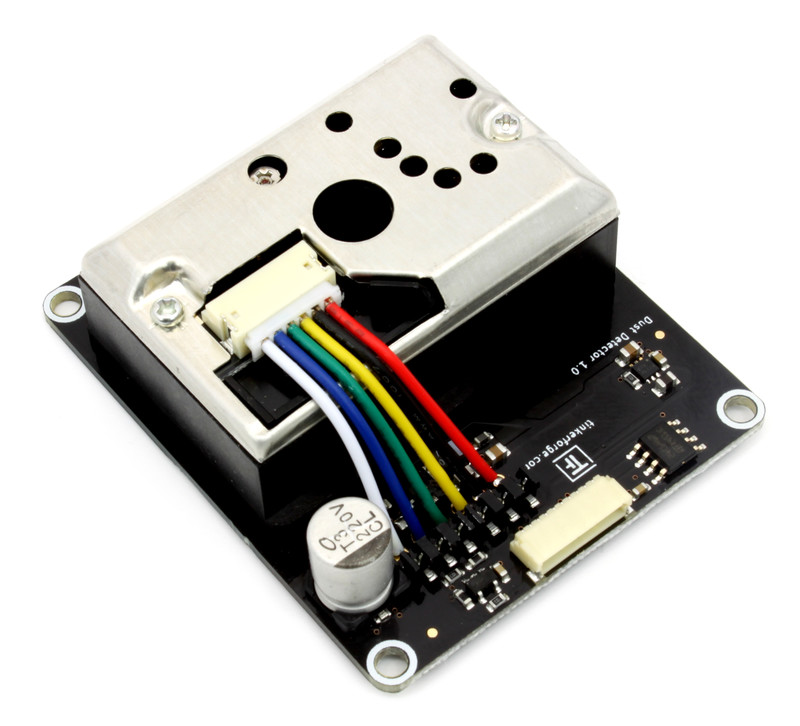

Dust Detector Bricklet

Bemerkung

Das Dust Detector Bricklet ist abgekündigt. Wir verkaufen noch unseren restlichen Lagerbestand. Als Ersatz wird das Particulate Matter Bricklet empfohlen.

Features

  • Misst Staubdichte zwischen 0 und 500µg/m³

Beschreibung

Mit dem Dust Detector Bricklet können Bricks Staubdichte messen. Die gemessene Staubdichte kann in µg/m³ ausgelesen werden. Mit konfigurierbaren Events ist es möglich auf Staubdichteänderungen zu reagieren ohne die Werte laufend abzufragen (kein Polling notwendig).

Typische Anwendungsmöglichkeiten sind die Messung von Zigarettenqualm, Smog, Hausstaub, Pollen usw.

Technische Spezifikation

Eigenschaft Wert
Sensor GP2Y1010AU
Stromverbrauch 120mW (24mA bei 5V)

Auslösung 1µg/m³
Messbereich 0-500µg/m³

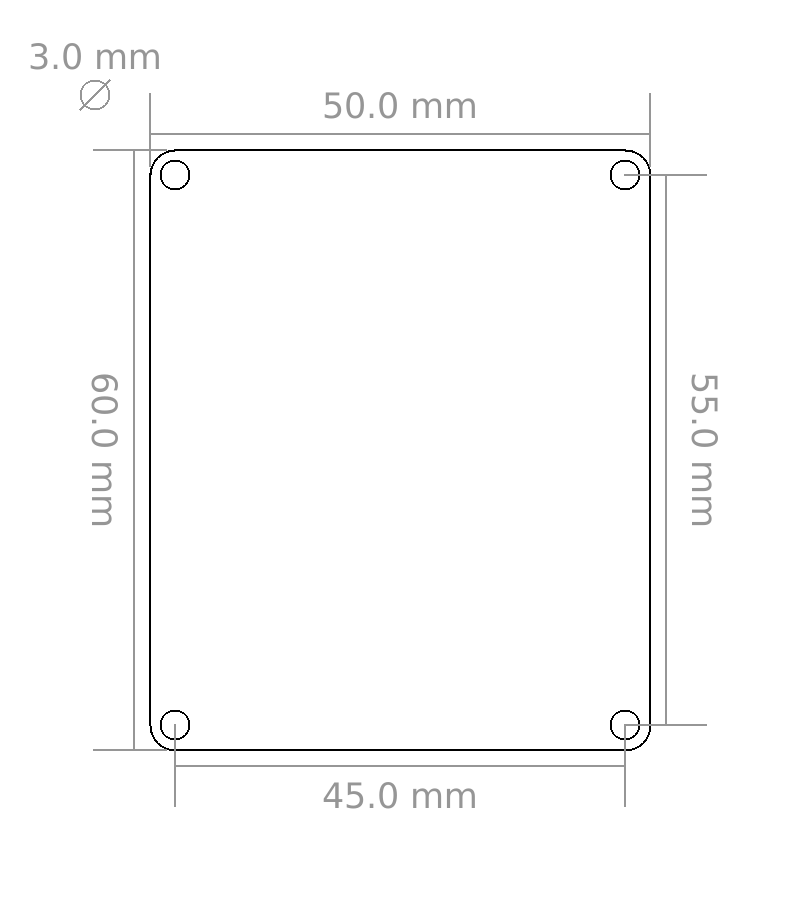

Abmessungen (B x T x H) 60 x 50 x 20mm (2,36 x 1,97 x 0,79")
Gewicht 26g

Ressourcen

Erster Test

Um ein Dust Detector Bricklet testen zu können müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Dust Detector Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden.

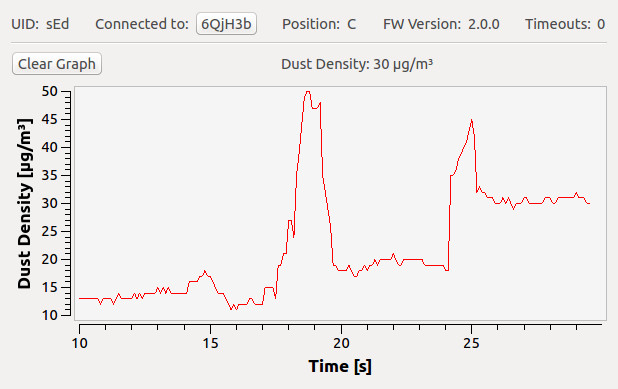

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Dust Detector Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert wird die Staubdichte in µg/m³ angezeigt. Der Graph gibt den zeitlichen Verlauf der Staubdichte wieder.

Dust Detector Bricklet im Brick Viewer

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Dust Detector Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.

Sprache API Beispiele Installation
C/C++ API Beispiele Installation
C# API Beispiele Installation
Delphi/Lazarus API Beispiele Installation
Go API Beispiele Installation
Java API Beispiele Installation
JavaScript API Beispiele Installation
LabVIEW API Beispiele Installation
Mathematica API Beispiele Installation
MATLAB/Octave API Beispiele Installation
MQTT API Beispiele Installation
Perl API Beispiele Installation
PHP API Beispiele Installation
Python API Beispiele Installation
Ruby API Beispiele Installation
Rust API Beispiele Installation
Shell API Beispiele Installation
Visual Basic .NET API Beispiele Installation
TCP/IP API
Modbus API
