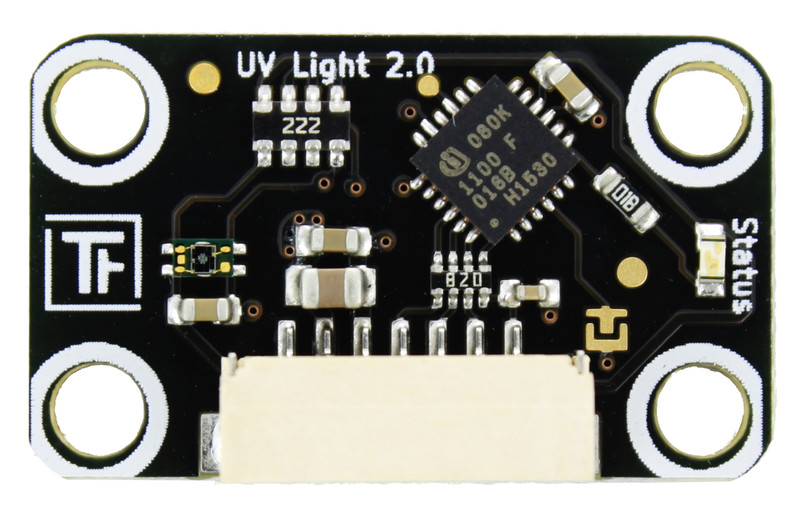

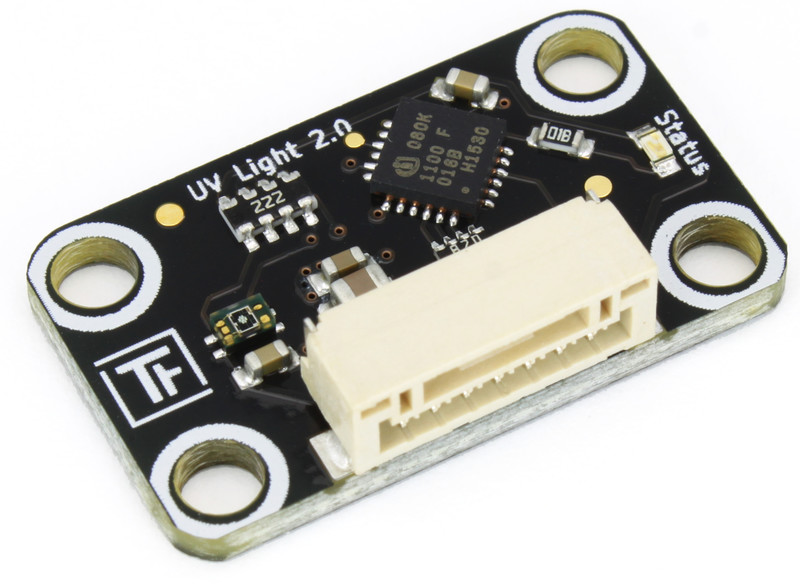

UV Light Bricklet 2.0

Features

  • Misst UV-A, UV-B und UV Index

Beschreibung

Das UV Light Bricklet 2.0 misst UV-A sowie UV-B und berechnet aus diesen Messungen den UV-Index.

Mit konfigurierbaren Events ist es möglich auf Intensitätsänderungen zu reagieren ohne die Werte laufend abzufragen (kein Polling notwendig).

Dieses Bricklet kann z.B. als UV Warner und zur Umweltdatenmessung genutzt werden.

Das UV Light Bricklet 2.0 hat einen 7 Pol Bricklet Stecker und wird mit einem 7p-10p Bricklet Kabel mit einem Brick verbunden.

Technische Spezifikation

Eigenschaft Wert
Sensor VEML6076
Stromverbrauch 35mW (7mA bei 5V)

UV-A Auflösung 0,93 µW/cm²
UV-B Auflösung 2,1 µW/cm²

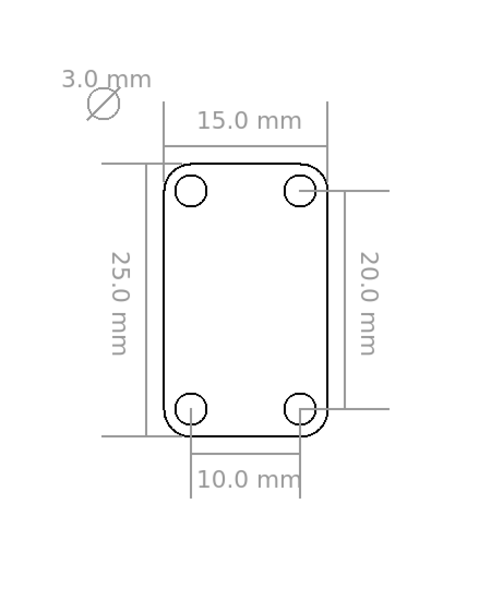

Abmessung (W x D x H) 25 x 15 x 5mm (0,98 x 0,59 x 0,19")
Gewicht 2,1g

Ressourcen

Erster Test

Um ein UV Light Bricklet 2.0 testen zu können müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das UV Light Bricklet 2.0 mittels eines Bricklet Kabels mit einem Brick verbunden werden.

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "UV Light Bricklet 2.0" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert wird der UV-A und UV-B Messwert sowie der UV-Index angezeigt. Der Graph gibt den zeitlichen Verlauf wieder.

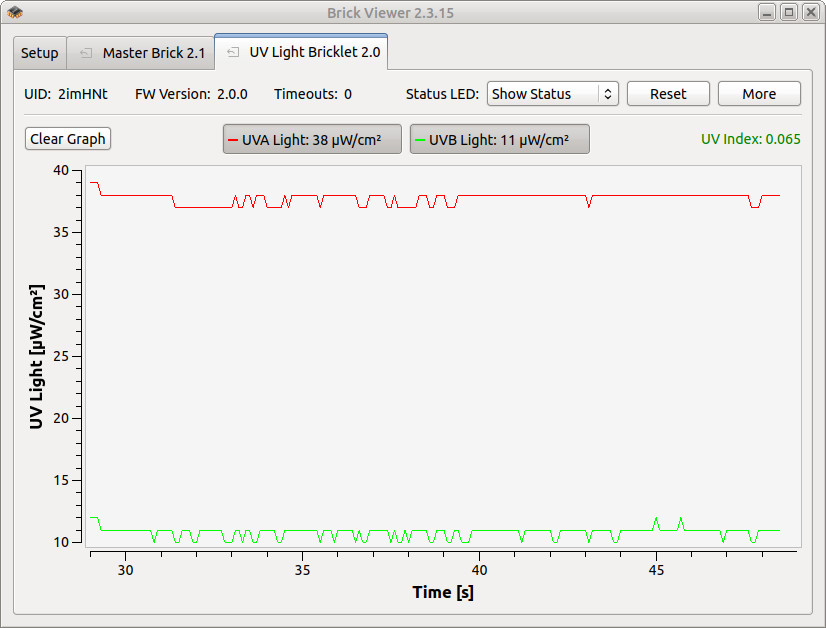

UV Light Bricklet 2.0 im Brick Viewer

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des UV Light Bricklet 2.0 und Beispiele in verschiedenen Programmiersprachen auf.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.

Sprache API Beispiele Installation
C/C++ API Beispiele Installation
C# API Beispiele Installation
Delphi/Lazarus API Beispiele Installation
Go API Beispiele Installation
Java API Beispiele Installation
JavaScript API Beispiele Installation
LabVIEW API Beispiele Installation
Mathematica API Beispiele Installation
MATLAB/Octave API Beispiele Installation
MQTT API Beispiele Installation
Perl API Beispiele Installation
PHP API Beispiele Installation
Python API Beispiele Installation
Ruby API Beispiele Installation
Rust API Beispiele Installation
Shell API Beispiele Installation
Visual Basic .NET API Beispiele Installation
TCP/IP API
Modbus API
